GB/T 10901-2023《離心機 性能測試方法》標準解讀

2025/03/07 | | 瀏覽量 110

一、情況簡介

1、背景

    GB/T 10901-2005《離心機 性能測試方法》標準的制定和實施，為我國離心機產品的性能測試提供了有效的、可靠的方法，該標準實施13年來，對于規范離心機產品的生產制造、質量評定以及技術進步都起到了重要的作用。經過10多年的發展，我國離心機行業的發展取得了巨大的進步，這也得益于該標準的頒布實施。同時，由于離心機行業的變化，該標準的內容已經不能適應當前離心機產業的發展，新產品、新技術的出現，使得該標準的修訂更加迫切。通過對本標準的修訂，提升我國離心機產品測試方法的可靠性、準確性，以及技術水平的進步，同時可以更好的規范當前以及未來數年離心機行業的生產設計制造和檢驗評定，促進分離機械行業的發展。

近年來，我國離心機行業發展迅速，在很多行業高端領域已經逐步替代國外先進產品.出現了一大批新興離心機制造企業，離心機產量和銷售產值逐年上升，離心機在我國的經濟建設中的作用也越來越重要，許多原本人力完成的工作都由離心機產品來代替，有效提高了用戶企業的效率。通過這些年的發展，一些新的機型和技術被應用到各行各業中，例如高速螺旋卸料離心機、拉袋卸料離心機等。也包括一些原本國內不能制造的高端離心機產品，例如翻袋離心機。同時，隨著我國離心機產品質量和技術水平的提升，越來越多的企業將產品推向了國際市場，每年都大量出口離心機產品到世界其他國家和地區。由于，國際上目前沒有相應的離心機性能測試方法標準，因此，作為國家標準的《離心機 性能測試方法》標準的質量和水平關系到我國離心機產品能夠更好的打開國際市場，為我國離心機產業國際化提高堅實的標準保障。

2、項目來源

根據國家標準化管理委員會(huì )國標委發【2020】6號文件，GB/T 10901《離心機 性能測試方法》修訂計劃批準立項，計劃項目號：20200564-T-604，項目周期18月，起草單位：合肥通用機械研究院有限公司。

3、發布于實施

根據國家市場監督管理總局（國家標準化管理委員會(huì )）2023年第13號公告“關于批準發布《液壓缸 試驗方法》等468項推薦性國家標準的公告”，GB/T 10901-2023《離心機 性能測試方法》被批準發布，發布日期：2023年11月27日，實施日期：2024年6月1日。

二、標準編制原則和主要內容

1、編制原則

本標準在制定工作中遵循“面向市場、服務產業、自主制定、適時推出、及時修訂、不斷完善”的原則，標準制定與技術創(chuàng )新、試驗驗證、產業推進、應用推廣相結合，統籌推進。

本標準在結構編寫和內容編排等方面依據 GB/T 1.1-2020 《標準化工作導則第1部分：標準化文件的結構和起草規則》進行編寫。在確定本標準主要技術性能指標時，綜合考慮生產企業的能力和用戶的利益，尋求最大的經濟、社會(huì )效益，充分體現了標準在技術上的先進性和技術上的合理性。

2、標準主要內容

2.1 主要內容

本標準規定了工業用離心機性能的測試項目、方法、測試儀器和儀表等。

本標準適用于分離或濃縮懸浮液、乳濁液及其他非均相的工業離心機(以下簡稱離心機)，不適用于實驗室分析用臺式離心機。本標準也適用于分離機。

2.2 本次修訂的主要變化和依據

2.2.1、術語和定義

    修改了引導語。

刪除了濾餅（沉渣）含液量和濾液（澄清液）含固量?jì)蓚�(gè)術語。這兩個術語GB/T 4774-2013《過濾與分離 名詞術語》中已經給出，這里刪除。

根據GB/T 4774-2013，增加了生產能力和處理能力的英文名稱。

生產能力：filtrate flow rate；cake formation rate；

處理能力：throuthput。

上述兩個術語，修改自GB/T 4774。

2.2.2、一般要求

1）增設4.1條，條題為“概述”，分三條規定了離心性能測試時的基本要求，具體為：

4.1.1 根據試驗的目的不同，離心機生產廠家或檢驗部門可以對離心機進行空運裝試驗和負荷運轉試驗。前者主要用于機器出廠或指定檢驗項目，后者一般用于型式檢驗。修改自原標準4.1條，詳細規定了性能測試的分類及目的；

4.1.2 離心機運轉前應保證設備及附屬裝置安裝完整和正確。離心機的負荷運轉試驗應按照有關標準或技術文件規定的工況進行試驗。該條內容為新增加，規定了被測試離心機在運轉前應確保機器的完整性，有利于試驗的正常開展。另外還規定了負荷試驗，其工況應根據相關標準和技術文件（比如合同）的規定進行，主要是由于離心機處理的物料種類繁多，性質各異，因此沒有辦法給出一個標準的物料，因此，負荷試驗的物料工況需要根據制造方和使用方的約定來進行，主要是生產能力、處理能力、含液量和含固量的測試。

4.1.3 試驗離心機和電氣設備應符合相關安全要求，并按相關技術文件的要求提供保護裝置或措施。安全一直是離心機最重要的目的之一，在進行性能測試時，同樣需要注意安全，因此，本次修訂，對進行試驗時的安全給出了上述的規定。主要是遵循一些基本的安全原則，因此沒有給出具體的安全要求的文件。

2）增設4.2條，試驗場地，具體內容是：

4.2.1　被測離心機應安裝在符合相關產品標準規定的基礎上或專門的試驗臺上。在進行振動測量和噪聲測量時，試驗場地還應符合GB/T 10894和GB/T 10895的相關規定。本條修改自原標準4.3條，前半句文字有變動，另外，還增加了在進行振動和噪聲測量時，試驗場地還需要遵循的相關規定，具體的規定可以參考振動測試標準和噪聲測試標準。

4.2.2　試驗離心機動力電源應符合設計要求規定的電壓和頻率。電壓極限偏差應小于±5%，頻率極限偏差應小于±1%�？紤]到動力電源（主要是指主電機的動力電路）電壓和頻率對電機功率和轉速的影響，這里對測試現場提供的動力電源的電壓和頻率提出了規定。具體的偏差值依據是GB/T 12325《電能質量 供電電壓允許偏差》和GB/T 755《旋轉電機 定額和性能》的相關規定。并且參考了機械行業同類標準對于試驗用電壓頻率的規定。

3）4.3條 測試儀器

修改了測溫儀器的精度要求為0.1℃，隨著電子技術的發展，測溫儀器基本上精度達到了0.1℃，因此本次修改了測溫儀器的精度。

增加了稱重天平，精度要求為萬分之一。根據標準中對于濾液含固量的測試方法，需要用到稱重天平，這里給出規定。

增加了電子秤，用于固體物料的稱重（濾餅），經過查詢相關電子秤廠家，考慮到離心機生產能力和處理能力測試的需要，選用1/5000的精度。

修改了電流表（鉗形電流表）的精度要求，改為2%。查詢了國內一些電流表廠家給出的精度數據，基本上在2%左右，這里定為2%。

瓦特表修改為功率計（瓦特計），瓦特表是俗稱。功率計的精度改為1%。

上述三個表的精度原標準為1級，1級應是精度等級的級別，表示精度為1%。這里修改了這個表述上的錯誤，給出了具體的精度要求，并根據實際情況進行了調整。

增加4.3.2條的內容，提出對于測試儀器的使用規定。條文內容：測試儀器應按照制造商提供的說明文件進行操作。

增加4.4條 文件檢查

本條規定了在進行測試前需要進行的文件檢查，主要是離心機在制造過程的一些操作文件和檢測文件。包括轉鼓主軸的設計、制造和檢測的相關文件，以及外購材料和零部件的質量證明書（合格證）等。本條所列的文件清單并不是所有的離心機生產制造過程中的文件，測試人員可以根據需要增加其它有必要的文件。本條條文內容如下：

試驗前應核查離心機設計制造過程中的相關技術文件，包括但不限于下列文件：

a)    離心機轉鼓、主軸強度計算報告；

b)    主要零部件原材料質量證明書；

c)     轉鼓、主軸無損檢測報告；

d)    轉鼓動平衡報告；

e)    主要焊接件（轉鼓）的晶間腐蝕報告；

f)     電機、液壓氣動元件等外購零部件的質量證明書。

2.2.3 第5章 測試方法

刪除了原標準5.1條，該條的內容調整至4.1條。本章只規定測試方法，關于實驗的其他規定調整第4章中。

5.1和5.2條

修改啟動時間為起動時間，啟動電流為起動電流。查詢了相關文件，以及相關語言工作者的研究成果，原標準中的啟動主要用于線路、程序（無形）的開始工作或運行。起動用于電機、設備（有形）的開的或開始運轉（機械工業出版社《常用科技術語》）。本次修訂做出修正。

5.3條無變化。

5.4 條 修改了條文的表述：“離心機連續運轉不少于2h后，采用接觸式測溫儀器測量軸承外圈溫度。軸承溫度測量點在軸承殼體中心部位處，應直接測量軸承的外圈溫度；不能直接測量軸承外圈溫度時，可測量軸承加油孔或軸承座外表面處的溫度。測溫儀器數值不再上升時，記錄測量值�！痹瓨藴手凶詈笠痪渥龀稣{整，溫升穩定調整為測試儀器顯示數值不再上升，并用于讀取溫度數值時，原標準為開始測量時。機器運行2h后調整到段落最前面，作為測量溫度的先決條件。

5.5條，該條的內容調整與5.4條相同。

5.6條，條文表述修改為：離心機的振動烈度按GB/T 10895給出的方法進行測量。明確了測量離心機的振動烈度，振動烈度一般可以由振動位移、振動速度和振動加速度表示，離心機一般采用振動速度表示。本標準這里不明確具體哪種指標，可以根據產品標準來確定。

5.7條，條文表述修改為：離心機的噪聲聲功率級和聲壓級按GB/T 10894給出的方法進行測量。

分離機械的噪聲一般可以用聲功率級和聲壓級來表征。聲功率級為推薦方法，準確度為2級，聲壓級為簡易法，準確度為3級。

5.8條 原標準剎車時間改為制動時間，使用制動時間表述更準確，更書面語，剎車比較口語化。條文內容也進行了調整：采用計時器測量離心機轉鼓從額定轉速開始制動到零轉速時的時間間隔。表述更準確。

5.9條 生產能力和處理能力

原標準條文表述不夠清晰、準確，對于三種測量方法的描述不能很好的操作，同時，對于間歇操作和連續運轉的離心機沒有區別描述。本次修訂時重新進行了編輯。修改內容如下：

稱重法：使用電子秤直接稱重離心機出料口過濾（分離）出的濾餅的質量，用于產出物為固體的情況；

容積法：使用固定容積的容器盛放離心機處理出的濾液（澄清液），并測量裝滿該容器所需要的時間，計算離心機的處理能力和生產能力；

流量計法：將流量計直接安裝在離心機出料口，測量一定時間內的出液量。測量處理量時，應保證進入流量計的液流是穩定的，流量計事先應標定。

5.9.2條，應根據離心機的不同，按連續運轉和間歇操作兩種進行規定。修改后如下：對于連續運轉的離心機，根據額定裝料量的大小，每次測量時間為5min～30min；對于間歇操作的離心機，測量1個循環至多個循環的出料量。測量3次，取其算數平均值。

刪除原標準5.10條 推料次數的測量。這條的內容僅活塞推料離心機需要，其他機型不涉及，覆蓋面太窄，因此本次修訂刪除該條內容。建議JB/T 447 《活塞推料離心機》在修訂時，將推料次數的測試方法加入產品標準中。

5.10 濾餅（沉渣）含液量、5.11 濾液（澄清液）含固量

這兩條修改了第三小條5.10.3和5.11.3的內容，刪除原標準中“可采用液相色譜、原子色譜或其他高精密的其他方法測量濾布含液量（濾液含固量）”的表述，修改為“可采用其他適宜的方法測量……”。

其他未做修改。

5.12 能耗

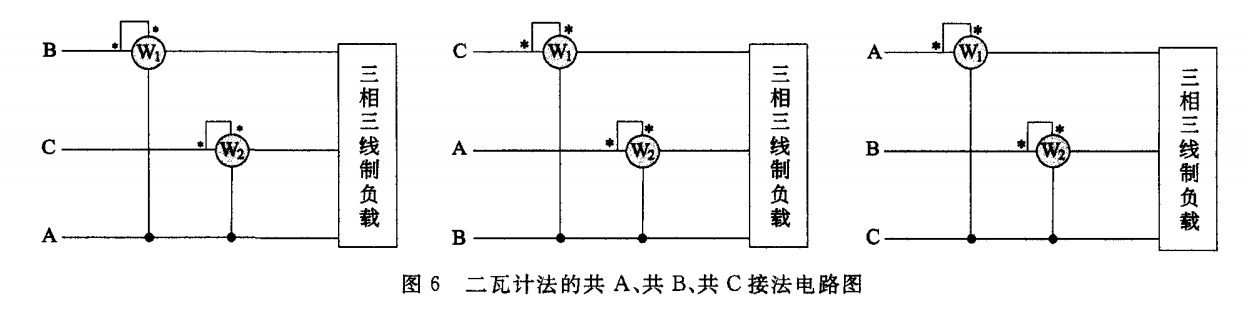

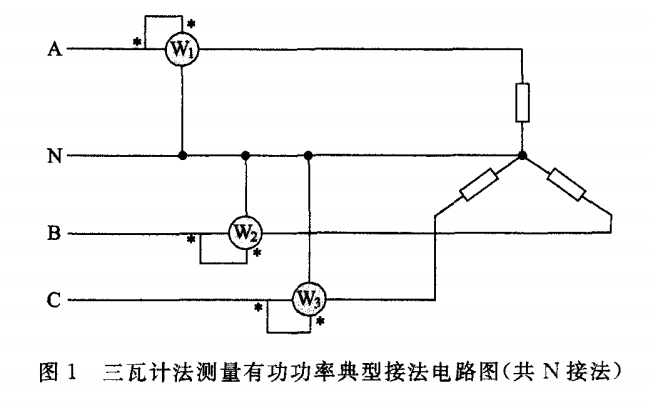

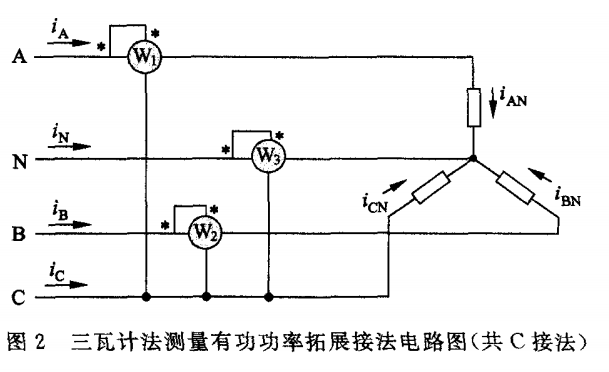

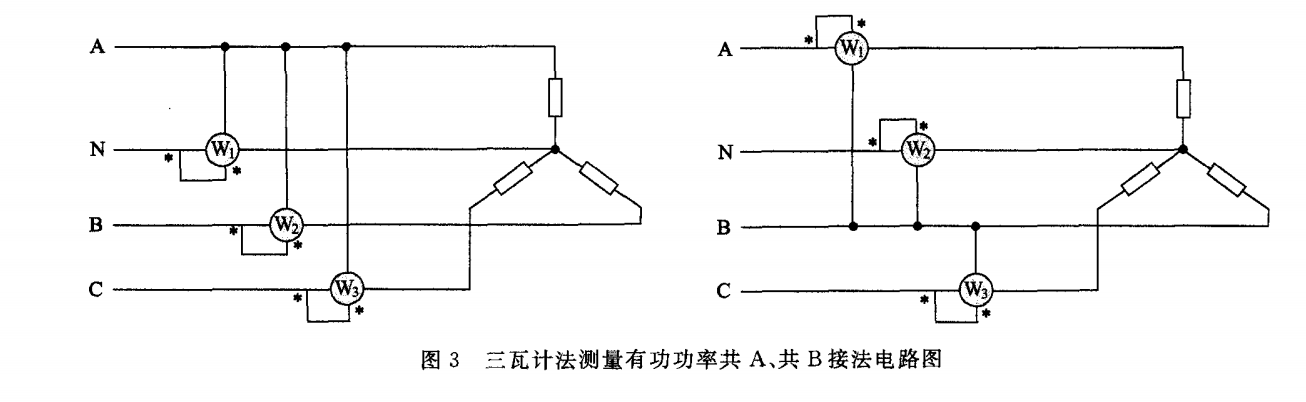

瓦特計修改為功率計（瓦特計），功率計為標準術語，瓦特計為別稱或俗稱，這里講兩種稱呼都列出，方便使用。兩瓦特計法、三瓦特計法又稱兩表法、三表法。三瓦計法適用于任意三相制電路,共N接法的單表讀數物理意義清晰,共A、共B、共C 3種接法中讀數的物理意義模糊、總有功功率應為三表讀數的代數和;二瓦計法適用于任意三相三線制電路,共A、共B、共C 3種接法中單表讀數無明確物理意義,總有功功率亦為兩表讀數之代數和。下面給出了三瓦特計法和兩瓦特計法的接線圖。

利用三相電度表進行測量相對簡單，讀出某時間段的電量即可。

利用轉速轉矩儀測算出功率后，還需要進行計算，得出功耗。

根據測量出的生產能力，計算離心機的能耗。

5.13 控制系統可靠性的檢查

本條增加一條內容，該條主要規定了檢查控制可靠性應包括的檢查項目。檢查項目應根據GB/T 36522-2018《分離機械用電氣控制系統 通用技術要求》中第10章規定的控制功能、聯鎖保護的控制功能和失效情況下的控制功能等進行檢查。確保上述功能的完好和有效性。

條文內容為：5.13.1離心機電氣控制系統的可靠性的檢查應按GB/T 36522-2018中第10章給出的各項功能逐項進行。

原標準的條文也做了修改：5.13.2　離心機在空負荷運轉時，按相關產品標準規定的循環周期、循環次數運行后，檢查所有的控制裝置完好情況。

5.14條未做修改。

5.15條將每小時最大循環次數修改為單位時間循環次數。有些離心機產品每小時循環次數較多或較少（可能會(huì )不足一次），因此這次修改為單位時間，相比較原標準更靈活，方便操作。

5.16 記錄內容，本條未做修改。

三、主要試驗（或驗證）情況

    本標準為分離機械標準中基礎方法標準，為離心機產品的性能評定提供了有效的測試方法，分離機械專業領域內的各種離心機產品標準均引用了本標準，如下表：

通過調查各離心機生產企業對于離心機各項性能測試的具體操作，并對相關企業和檢測機構在進行離心機性能測試的數據進行了歸納統計，證明本標準中給出的各項性能測試方法是有效可靠的。下面給出了部分測試數據：

檢測中心檢測數據

生產廠家提供數據
