GB/T 10894-2023《分離機械噪聲測試方法》解讀

2025/03/07 | | 瀏覽量 191

一、情況簡介：

1、背景

噪聲是分離機械產品的重要機械性能指標，噪聲的大小可以反映分離機械產品的設計制造水平，因此準確可靠的噪聲測試方法對于判定分離機械產品的噪聲水平是十分重要的；同時，為了保證分離機械操作人員的職業健康，良好的噪聲表現，也是保護相關人員的重要保證�；�于此，制定了分離機械噪聲測試方法國家標準。

GB/T 10894-2004《分離機械 噪聲測試方法》標準實施已經超過10年，該標準的實施提供了可靠有效的分離機械產品噪聲測試方法，對于促進分離機械產品的降噪，提高加工和裝配精度，提升分離機械產品的質量具有重要的意義。經過10多年的發展，分離機械產品也取得了很大的發展，出現了很多新的產品種類和機型。同時，由于目前對于噪聲的要求也提出了新的變化，因此該標準部分內容需要進行修訂，以更好的用于分離機械產品的檢驗檢測。

2、項目來源

根據國家標準化管理委員會(huì )2020年14號文《2020年第一批國家標準制修訂計劃》要求，GB/T 10894-2004《分離機械噪聲測試方法》標準修訂計劃批準立項，計劃項目編號：20201440-T-604，項目負責起草單位：合肥通用機械研究院有限公司、海申機電總廠（象山），計劃完成時間2021年。

3 發布與實施

根據國家市場監督管理總局（國家標準化管理委員會(huì )）2023年第13號公告“關于批準發布《液壓缸 試驗方法》等468項推薦性國家標準的公告”，GB/T 10894-2023《分離機械噪聲測試方法》被批準發布，發布日期：2023年11月27日，實施日期：2024年6月1日。

二、標準編制原則和主要內容

1、編制原則

本標準在制定工作中遵循“面向市場、服務產業、自主制定、適時推出、及時修訂、不斷完善”的原則， 標準制定與技術創(chuàng )新、試驗驗證、產業推進、應用推廣相結合，統籌推進。符合GB/T 1.1-2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定和標準立項原則中產業發展原則、市場需要原則。

本標準在結構編寫和內容編排等方面依據 GB/T 1.1-2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》給出的規則進行編寫。在確定本標準主要技術內容時，綜合考慮生產企業的能力和用戶的利益，尋求最大的經濟、社會(huì )效益，充分體現了標準在技術上的先進性和技術上的合理性。

2、標準主要內容

本標準規定了分離機械在一個反射平面上自由聲場條件下聲壓法測定噪聲聲功率級的工程法,附錄C給出了分離機械噪聲聲壓級的測量方法。

本標準適用于各類工業用離心機，分離機，過濾機和過濾器噪聲的測定方法。

三 修訂的主要變化和依據

3.1 范圍的變化

原標準范圍內容為：本標準規定了分離機械在一個反射平面上自由聲場條件下噪聲聲功率級的工程測定法，附錄C給出了分離機械噪聲聲壓級的測量方法。本次修訂時，參考GB/T 3767 《聲學 聲壓法測定噪聲聲源聲功率級和聲能量級 反射面上方近似自由場的工程法》的表述，將這段話調整為“本標準規定了分離機械在一個反射平面上自由聲場條件下聲壓法測定噪聲聲功率級的工程法,附錄C給出了分離機械噪聲聲壓級的測量方法�！�

適用范圍增加了過濾器，過濾器是分離機械產品中重要的分類，絕大多數的過濾器屬于無動力設備，過濾壓力來自于進料流體本身的壓力（例如泵或者重力），因此屬于靜設備，本身不產生噪聲。但是，少部分過濾器產品帶有自清洗動力裝置，在自清洗時會(huì )產生噪聲（例如JBT 10410-2014《工業用水自動反沖洗過濾器》標準中就規定了噪聲指標為78dB(A)。），因此本次修訂時，考慮到這類情況，將過濾器也納入本標準中的適用分離機械產品范圍中。

3.2 規范性引用文件

引導語按GB/T 1.1-2020的最新要求進行編寫，更新規范性引用文件，確認標準代號、名稱和版本號是否為最新。如下：

GB/T 3102.7  聲學的量和單位

GB/T 3767  聲學 聲壓法測定噪聲聲源聲功率級和聲能量級 反射面上方近似自由場的工程法

GB/T 3768  聲學 聲壓法測定噪聲源聲功率級和聲能量級 采用反射面上方包絡(luò )測量面的簡易法

GB/T 3785  聲級計的電、聲性能及測試方法

GB/T 3947  聲學名詞術語

GB/T 4774  過濾與分離 名詞術語

JJG 176    聲級校準器試行檢定規程

JJG 188    聲級計試行檢定規程

JJG 277    標準聲源檢定規程

3.3 術語和定義

根據GB/T 3767中對于聲學和噪聲測試術語的解釋?zhuān)�修改了原標準的術語和定義。主要調整如下：

3.3.1 測量表面修改為測量面，英文解釋不變，定義修改為：面積為S，包圍被測聲源并在其上面布置傳聲器測點測量聲壓級的假想面，它終止于聲源所在的反射面。

3.3.2 自由場修改為自由聲場，英文修改為free sound field，定義也做修改為：無邊界的均勻各向同性媒質中的聲場。原定義第二句作為注給出：實際上，自由聲場就是在測試頻率范圍內邊界或其他干擾物體的反射可忽略不計的聲場。

3.3.3 反射面上的自由聲場，英文修改為free sound field over a reflecting plane，定義修改為：在無限大的反射面之上，沒有其他障礙物的半空間自由場。

3.3.4 基準體 修改定義為：恰好包圍被測聲源所有主要聲輻射部件和安裝聲源的測試臺架，并終止于安置被測聲源反射平面上的假想平行六面體。原文中的矩形平行六面體調整為平行六面體，本次修訂中，后文中一律按此修改。另外，根據需要，為了能按GB/T 17248.2在噪聲源旁測量發射聲壓級，應使用盡可能小的測試臺。這句話作為注放在該條定義后面。

3.3.5 特性距離修改為聲源特征尺寸，英文不變，代號依舊為d₀。定義修改為：從坐標系原點到基準體最遠點的距離。

3.3.6 測量距離的定義修改為：從基準體到平行六面體測量面的距離。代號不變。

3.3.7 測量半徑的定義修改為：半球測量面的半徑，代號不變。

3.3.8 背景噪聲的定義不變。

3.3.9 背景噪聲的修正修改為背景噪聲修正值，定義修改為：背景噪聲對測量面上所有傳聲器位置的時間平均聲壓級的平均值（能量平均）影響的修正。同時增加注，注1說明單位，注2內容是：背景噪聲修正與頻率有關。對頻帶，修正值用K_1f表示，其中f是相應的中心頻率；對A計權，則修正值用K_1A表示。

3.3.10 環境修正修改為環境修正值，英文和代號不變，定義修改為：測試環境的聲反射和聲吸收對測量面上所有傳聲器位置的時間平均聲壓級的平均值（能量平均）影響的修正。增加注，分別是：注1：用分貝（dB）表示。注2：背景噪聲修正與頻率有關。對頻帶，修正值用K_2f表示，其中f是相應的中心頻率；對A計權，則修正值用K_2A表示。注3：一般情況下，環境修正取決于測量面的面積S，通常K_2隨著S的增大而增大。

3.3.11 指向性指數刪除。

3.3.11，原標準3.12，不變。

3.4 測試環境

原標準第4章為測試儀器，本次修訂將測試環境調整為第4章。

本章的結構為概述、背景噪聲要求、風速三部分。

3.4.1 概述

修訂后的4.1條為概述，4.1條的第1條，規定了分離機械噪聲環境的基本要求，該要求修改自GB/T 3767的4.1 條規定。本次修訂對4.1條進行了重新的編輯，具體如下：

——4.1.1

a) 適當隔離背景噪聲（見4.2）的一個反射面上方可提供自由聲場的實驗室或者平坦的戶外區域，反射面應由混凝土、瀝青或同樣堅實的其他材料構成（如果反射面不是地面或者不是測量室表面的一個組成部分時，應保證該反射面不輻射任何明顯的由于振動產生的聲音），尺寸應大于測量表面在其上的投影；

根據聲波的產生和傳播原理，一般情況下，我們認定空氣是均勻的連續的介質，聲波在沒有阻擋的空氣中傳播和在有遮擋物的環境中傳播，由于聲波的反射、透射、折射和衍射、聲波的干涉和疊加等影響，噪聲源發出的聲波傳播到測試儀器后會(huì )失真。因此，我們需要對測試環境做出規定，本標準是假定在一個反射屏幕上自由聲場條件下聲壓法測定噪聲聲功率級的工程法。因此，我們在測量分離機械噪聲時，需要一個自由聲場，根據文中3.2條的規定，我們給出了自由聲場的要求，并且規定了反射面的材料應該是堅實的平坦地面，例如混凝土或者瀝青地面。

某些建有分離機械基臺的環境，需要保障基臺作為反射面時，不會(huì )因為振動等原因產生額外的聲源并輻射向測試環境中，影響噪聲的測試。例如基臺平面是鋼結構等材料，由于機器本身的振動而產生共振的噪聲。

另外，本標準中只規定了一個反射面的測試方法，對于設備放置在室內時，且設備靠近一面或兩面墻體的情況，本標準不適用。

b)    適當隔離背景噪聲（見4.2）并可對混響場 )對測量面聲壓的有限影響進行環境修正的房間或者平坦的戶外區域。

對于一些不完全符合自由聲場的測試環境的混響場（標準注中給出了解釋?zhuān)郝暷芰烤鶆蚍植�、并在各個傳播方向上做無規則傳播的聲場），如果能夠通過環境修正，那么也可以認為符合本標準的測試環境要求，進行分離機械噪聲測試。

——4.1.2

在符合上述4.1.1條規定的測試環境中，還需要避免測試環境存在影響測試儀器正常工作的因素，例如強電場、磁場、風、被測噪聲源空氣排放產生的氣流沖擊、高溫或低溫的影響，需要測試人員嚴格按照測試儀器生產商提供的關于不利環境對測量?jì)x器影響的相關說明文件的規定。

——4.1.3

很多情況下，被測試分離機械設備會(huì )放置在室外，諸如溫度、濕度、風和降水等不利氣象條件的存在，對于聲傳播和測量頻率范圍內聲音會(huì )產生影響，另外，室外環境還會(huì )存在很難避免的背景噪聲的影響，關于背景噪聲還需要符合4.2的規定。

——4.1.4

另外，在室外場地時，還需要注意，距離被測分離機械設備的測量基準體10m范圍內不應該有反射物。

反射物：如果被測聲源附近的一個物體寬度（例如一根桿子或者支撐柱體的直徑）超過他到基準體距離的十分之一，則認為該反射物有聲反射。

反射物的存在會(huì )通過聲波的反射和疊加等作用導致測量數據的不準確。

——4.1.5

事實上，我們在進行噪聲測試時，很難有符合4.1.1條a)所規定的自由聲場，因此，為了能夠獲得近似真實的測試數據。我們會(huì )對測量數據進行環境修正，本標準的附錄A給出了環境修正值K2的確定方法。在確定環境修正值后，根據K2修正后的測試數據，我們可以認為是真實有效的噪聲源的聲功率級或聲壓級。

確定K2后，我們還需要確認K2值是否大于4dB。原標準關于K2值的要求放在了附錄A中，本次修訂調整到本章。并根據GB/T 3767的規定，將限值由2.2dB修改為4dB。

當K2大于4dB時，說明測試環境與理想條件偏差較大，此時，測試人員需要采取吸聲措施（吸聲措施一般可以采用一些吸聲材料附著于測試環境內的反射物，吸收聲能，降低因反射物反射聲波導致的聲能疊加效應）或者更換測試環境。

另外，在給定的測試室內，房間吸聲量A與測量面的面積S的比值應大于6。

吸聲量A又稱等效吸聲面積。即與某表面或物體的聲吸收能力相同而吸聲系數為1的面積。一個表面的等效吸聲面積等于它的吸聲系數乘以其實際面積。物體在室內某處的吸聲量等于該物體放入室內后，室內總的等效吸聲面積的增加量。單位為平方米。（見GB/T 3947-1996，12.45條）

吸聲量規定為吸聲系數與吸聲面積的乘積，即A=a*S

式中，A為吸聲量，單位是平方米；a為材料某頻率聲波的吸聲系數；S為吸聲面積，單位是平方米。

測量面的面積計算見7.2條。

3.4.2 背景噪聲要求

背景噪聲在我們進行測試時，很難避免，絕大多數分離機械制造廠創(chuàng )造一個理想條件的自由聲場，更沒有條件建造一個標準的消聲室（利用吸聲材料，吸聲系數達到99%以上，人工模擬自由聲場的封閉空間）。因此，實際測量時，需要考慮背景噪聲對測試的不利影響，在實際測量值的基礎上減去背景噪聲修正值（關于背景噪聲修正值，本標準的8.4會(huì )給出確定方法）。

本條主要是對背景噪聲提出要求，以期近似理想測試環境。

本條相比較原標準6.2條，主要變化是對于背景噪聲與被測聲源噪聲聲壓級之差的限值進行了更細的要求。

根據GB/T 3767的規定，本標準規定，背景噪聲與被測聲源噪聲聲壓級之差應不小于6dB，理想值是大于15dB以上。

當背景噪聲與被測聲源噪聲聲壓級之差小于6dB大于3dB時，不適用于本標準，如果一定要測量，本標準給出其他辦法，可以采用GB/T 3768 《聲學 聲壓法測定噪聲源聲功率級和聲能量級 采用反射面上方包絡(luò )測量面的簡易法》，但是該方法測得的數據準確度只有三級（關于準確度的規定，見GB/T 19052《聲學 機器和設備發射的噪聲 噪聲測試規范起草和表述的準則》）。

3.4.3 風速

根據研究，在室外進行噪聲測量，當風速大于5m/s時，測試誤差值超過0.5dB，當風速大于6m/s時，測試誤差值接近1dB， 嚴重影響了噪聲測量的準確度。

工作組在查閱機械行業其他行業噪聲測試標準時，發現其將風速限定在6m/s，本次修訂擬將風速限定值定位5m/s，原標準為6m/s。綜合考慮，暫不修改風速限值。

3.5 測試儀器

分離機械在進行噪聲測試時，需要使用各類測試儀器，包括傳聲器、聲級計、電纜及風罩在內的儀器系統和濾波器。還包括標準聲源、聲校準器等儀器。

本標準中使用的各類儀器，其中傳聲器、聲級計、電纜及風罩在內的儀器系統應滿足GB/T 3785.1-2010《聲級計的電、聲性能及測試方法》中I級的規定。

聲級計  聲級計是一種用于測量聲壓級的儀器。這類儀器通常是手持式的，且有一支量測麥克風與其相連。它可用來確定在特定場合的聲音是否超出限度，或更有甚者，大到足以損傷人的聽力。聲級計一般測量人耳聽力范圍內的聲音：從 20 Hz 到 20 kHz。IEC61672 和 ANSI S1.4 標準中將聲級計按性能劃分為兩級，級別 1 和級別 2 。級別區分主要考察頻率范圍內的頻率響應和工作溫度范圍。級別 1 的儀器比價格更低的級別 2 設備具有更嚴格的頻響限制。精度要求較高或作為法規依據的測量需使用一級聲級計。本標準所采用聲級計應達到1級。

傳聲器  傳聲器是用來將聲信號轉換成電信號的換能器，在聲級計中一般均用測試電容傳聲器，具有性能穩定、動態范圍寬、頻響平直、體積小等特點。傳聲器的靈敏度分為三種：自由場靈敏度、聲壓靈敏度和擴散場靈敏度。自由場靈敏度是傳聲器輸出端的開路電壓與傳聲器放入前該點自由場聲壓之比值。聲壓靈敏度是傳聲器輸出端的開路電壓與作用在傳聲器膜片上的聲壓之比值。擴散場靈敏度是傳聲器輸出端的開路電壓與傳聲器未放入前該點擴散場聲壓之比值。我們一般采用自由場靈敏度。

倍頻帶濾波器 噪聲是由許多不同頻率的聲音組成的，在分離機械設備噪聲測量中，為了分析了解噪聲的頻率組成，需要進行頻譜分析，通常采用倍頻帶濾波器或1/3倍頻帶濾波器，為了統一，本標準根據GB/T 3241-2010《電聲學 倍頻程和分數倍頻程濾波器》，對濾波器的中心頻率、帶寬和衰減特性進行了規定。

上述儀器在每次測量的前后都應聲校準器在一個或多個頻率上對整個測試儀器系統進行核準。若測量前、后兩次核準值相差超過0.5dB，則測量無效。

聲級校準器主要用于傳聲器、聲級計和其它聲學測量?jì)x器的絕對聲壓校準，本標準中的聲校準器應符合GB/T 15173規定的1級。相關參數如下：

標稱聲壓級：94dB (以20μPa為基準）；頻率：1kHz±20Hz；聲壓級準確度：2級，±0.3dB（+23℃)，±0.5dB（-10℃~+50℃）；工作溫度范圍：-10℃~+50℃；

并且，聲校準器應按JJG 176、聲級計及其他測試儀器應按JJG 188定期檢定，以保證測試儀器的準確度。

3.6 分離機械設備的安裝和運行

3.6.1 安裝

分離機械設備種類繁多，大的分類就有離心機、過濾機、分離機和過濾器幾類，且每種機型結構差異巨大，尺寸也從長款不到1米至長達幾十米的大型設備�；�本上每種分離機械產品都有產品標準，在進行噪聲測量時，首先需要根據相關產品標準和技術文件的規定，保證產品所有必要的附件都應正確安裝完整。為了保證測量的準確性，除了根據設計需要，機器本身就具備的隔聲裝置（如電機上的隔聲罩、或者帶式過濾機上的防護罩等），被測設備上不應有額外的隔聲和吸聲部件。

條件允許的話，建議設備安放在符合本標準規定的地面上或實驗平臺上進行噪聲測量。有時候，需要根據實際需要在設備的使用場所進行測量，這是需要考慮現場環境條件是否符合本標準的要求，如果符合則可以，并且需要在測試報告中進行說明。

3.6.2 運行

根據產品標準或技術文件規定的工況，比如空負荷或者負荷運轉，通電起動后，需要等機器運行平穩后（如離心機轉速達到額定轉速后、或者設備完成進料、運行平穩無異常聲音）。這是，測試人員可以進行噪聲測量。

對于高速運轉的離心機、分離機設備，空運轉時，由于存在進出料口等可能產生風噪的問題。需要在開機前進行適當的處理，避免風噪的產生。具體方法分兩種：

1、全封閉的機器，需要將進出料口用東西封閉（注意封閉物要能固定在進出料口，防止發生額外的人員和設備損傷）；

2、對于敞開式的機器，如敞口的人工卸料過濾式離心機，由于轉鼓上存在的孔，除了封閉進出料口外，還需要在轉鼓內壁附設硬質紙張或細密的過濾介質，防止轉鼓高速運轉產生的風噪。

本條主要在文字的表述上進行了修改使之表述更準確，便于標準的實施和操作。

3.7 傳聲器位置的確定

3.7.1 基準體的確定

根據GB/T 3767的給出的聲功率級的測量方法的要求，要確定傳聲器的位置，需要首先確定一個基準體。該基準體是為了便于選擇測量面的形狀和尺寸，分離機械設備一般選取一個恰好包圍分離機械設備的最小平行六面體作為基準體（原標準表述為矩形六面體，根據GB/T 3767的表述，本次將該基準體的表述改為平行六面體）。在確定基準體的時候，對于分離機械設備上不影響機器主體噪聲輻射的附屬零部件（例如手柄，突出的連接管等），可以不予考慮。

另外，本次修訂，還增加了7.1.2條。內容為：本文件只規定了一個反射面上的基準體的確定，兩個或三個反射面的測量環境不適用于本文件。

主要是為了考慮本標準提供的方法只適用于一個放射面的測試，兩個及以上的放射面的測試，需要考慮的因素太多，不適合非專業噪聲測試人員的操作，有需要的可以參考國家標準GB/T 3767的相關內容。

3.7.2 測量面的選取

原標準8.2條存在懸置段，本次修訂時，加了條題“概述”。文字表述也修改為：本文件附錄B給出了半球測量面和平行六面體測量面示意圖。測量時，應根據分離機械設備的外形尺寸按附錄B選取合適的測量面。優先選取半球測量面。

——7.2.2 半球面測量

本條的內容主要變化有：提出了半球測量面的測量半徑r的尺寸范圍，不小于1m，不大于16m。原因在于，當基準體尺寸小于1m時，本標準中的測量方法會(huì )因為基準體尺寸太小，在低倍頻時，測量數據不準確。當基準體尺寸大于16m時，由于被測設備的尺寸較大，與本標準第四章關于測量環境的聲學環境要求得不到滿足，此時，需要改用平行六面體測量面或者其它測量面（參見GB/T 3767）。

修改了聲源特征尺寸d₀（原標準為特性距離）的公示表示形式。根據GB/T 1.1的規定，調整為：。

——7.2.3 平行六面體測量面

本條出文字表述外，其它沒有變化。

3.7.3 傳聲器位置（原標準為8.3 測點位置）

將測點的表述修改為傳聲器（根據GB/T 3767修改）。

修改懸置段錯誤。設為7.3.1條，增加關于傳聲器指向的規定�！皽y量時傳聲器應指向基準體的幾何中心�！�

——7.3.2條 原標準為8.3.1條，原標準本條規定了半球測量面上傳聲器位置的分布（根據附錄B）。本次修訂，增加了關于基本位置和附加位置的規定，基本位置的確定方法和原標準一樣，沒有變動。關于附加位置，這里分為兩種情況。下列兩種情況時，按照附錄B給出的附加位置進行附加測量。

a)    關鍵位置處測量的A計權聲壓級的變化范圍（即最高聲級與最低聲級的差值）超過10dB；

b)    被測分離機械噪聲的A計權表觀指向性指數在任意方向上超過5dB，表觀指向性指數的確定應符合GB/T 3767-2016中3.24的規定。

對于較大尺寸的分離機械設備，噪聲源僅來源于設備的小部分區域，如封閉機器的開口等。應按照GB/T 3767中8.1.1的規定進行附加傳聲器位置的測量。

該條給出了這種情況下，應該在高噪聲輻射區域的測量面上增加額外的局部測量位置，以便對測量面的局部區域進行詳細的研究，具體的辦法可以參見該條的具體內容。

——7.3.3條 規定了平行六面體測量面上傳聲器位置的確定辦法，分為基本位置和附加位置。關于附加位置，本次修訂增加了一種需要附加位置的情況，“被測分離機械噪聲的A計權表觀指向性指數在任意方向上超過5dB，表觀指向性指數的確定應符合GB/T 3767-2016中3.24的規定”。表觀指向性指數表示被測聲源在第i個傳聲器位置放向輻射的聲音相對于測量面的聲輻射平均值相差程度的度量（參見GB/T 3767中3.24條）。

另外，原標準的8.3.2 a)條的表述進行了修改，“a)  基本位置上測得的A計權聲壓級的變化范圍（即最高聲級與最低聲級的差值）超過測點數目”。使得標準的條文表述更準確。

3.8 聲壓級的測量

將原標準的第5章的內容放置在第8章 聲壓級的測量中8.1條和8.2條。

8.1條的內容即為原標準5.1條的內容，條文內容不變。

8.2條 本次修訂，將測量誤差修改為測量不確定度來表述。根據GB/T 3767中第9章給出的解釋?zhuān)�本標準中不確定度由總標準偏差來估算（具體見GB/T 3767中第9章）。

本標準中提到的標準偏差包含了由本標準允許的條件和環境（被測聲源不同的輻射特性、不同的儀器和不同的測量方法的應用）所帶來的所有不確定度，但不包括被測聲源功率不穩定所引起的不確定度。

關于標準偏差的上限值，本次修訂沒有變化，但是刪除了關于測量誤差的表注。同時重新編輯表述設置為8.2.1條。

8.3條規定了聲級計的操作方法，關于聲級計中的時間平均特性，主要包括快（F）、慢（S）和脈沖（I）三種。這三種檢波指示特性主要是為了適應不同時間變化的噪聲源而確定。分離機械設備一般采用慢（S）時間平均特性。

根據需要我們可以將觀測時間進行設置，當聲級計指針擺動（或讀數變動）不大于±3dB時，可以讀取平均值。中心頻率為125Hz的倍頻帶，觀測時間至少為30s，A計權和其他的倍頻帶，觀測時間至少為10s。

當聲級計指針擺動（或讀數變動）大于±3dB時，則應使用具有較長時間常數的模擬儀器或數字積分式聲級計進行測量。模擬儀器基本難見，考慮刪除。

由于電子信息技術的發展，測聲測量?jì)x器的功能越來越大，數字顯示的測試儀器可以讓測試人員方便的讀出測量的數據。

8.4 條 背景噪聲的修正：本條根據GB/T 3767的內容進行的修改，原標準只規定了差值大于10dB時，只需測量一個位置的背景噪聲。以及基準體尺寸小于1m時的測量方法。這兩條本次修訂依舊保存，設為8.4.2條。

本次修訂中，增加了8.4.1條，內容主要為背景噪聲與分離機械噪聲聲壓級不同差值時的處理方法，分為以下幾種情況：

分離機械工作時各測點測得的聲壓級與背景噪聲聲壓級之差大于15dB時，則可認為背景噪聲修正值K_1為0，無需進行背景噪聲修正；

如果各測點測得的聲壓級與背景噪聲聲壓級之差大于等于6dB小于等于15dB時，背景噪聲修正值K_1應按GB/T 3767-2016中8.2.3條進行修正；

如果各測點測得的聲壓級與背景噪聲聲壓級之差小于6dB，按4.2的規定操作。

另外，原標準中表2的分離機械噪聲與背景噪聲聲壓級的差值范圍，本次進行了修訂，這是根據GB/T 3767中8.2.3條的規定給出的修訂，修正值沒有變化。

8.5條 測量環境的修正沒有變化。

3.9 聲功率級的確定

3.9.1 條 原標準9.1條，無變化。

3.9.2條，在原標準基礎上增加了9.2.2條，主要規定了氣象條件偏差較大時，需要根據GB/T 3767附錄G的給出的方法計算聲功率級。

內容為：大氣壓降低或者溫度低于10℃時會(huì )使聲功率級的測定產生偏差。在海拔高度高于500m或溫度低于10℃時，應根據GB/T 3767-2016附錄G的規定計算大氣壓為101.325kPa,溫度為23.0℃的標準氣象條件下的聲功率級。

關于聲功率級與聲壓級的區別

定義

噪聲的傳播即是聲波的傳播。描述聲波最常用的物理量是聲壓。

以空氣介質為例，無聲波作用是，空氣是靜止的，其壓強稱為靜壓強P₀.聲源的振動是周?chē)�的空氣行程周期性的�?shū)迷詳見的狀態，形成聲波，在聲波作用下，空間個點壓強變?yōu)镻，由于聲波擾動產生的壓強增量p=P-P₀，即為聲壓。聲壓的大小反應了聲波的強弱，單位為帕斯卡。聲壓級是指聲壓的有效值p_e與基準聲壓p₀（2?10^-5Pa）的比值取以10為底的對數再乘以20，如下列計算公式所示：L_p=20lg(p_e/p₀)。單位為分貝（dB）。

聲功率這是指單位時間內聲源項空間輻射的總能量。單位為W。

聲功率級是指待測聲功率W與基準聲功率W0的比值取以10為底的對數，再乘以10。如下列公式所示：L_W=10lg(W/W₀)，單位為分貝（dB）。

聲壓級與聲功率級之間存在如下的換算關系：

L_W=L_p+10lgS, S表示單位面積。在本標準中，通過測量聲壓級，然后以標準中的公式5進行聲功率級的計算，這其中還考慮了反射面、背景噪聲以及環境修正的影響。

區別

聲壓級和聲功率級的區別在于，聲壓級能夠直接反應測試人員感受到的聲音能量的大小，但是聲壓級收環境影響較大。聲功率級剔除了環境的影響，更能反應機器本身的噪聲情況。

其它有關描述聲波強度的指標

GB/T 3767中還給出了聲壓法測定聲能量級的計算方法，聲能量指的是聲功率在一定持續時間短的積分，單位為J。聲能量級的定義與聲功率級類似，計算方法也與聲功率級的計算方法類似。關于聲能量級，目前采用該指標的產品標準還沒有查到，因此本標準沒有涉及

另外，聲強級也是今年出來的一個新的指標。聲強級能夠描述聲場中聲能量的流動特性，比聲壓級更能反映聲場的動態規律，有效地提供復雜環境中的主要噪聲來源信息。隨著近代電子技術的發展。各種有效測量聲強的儀器相繼問世。由于聲強測量及其頻譜分析對噪聲源的研究有著獨特優越性，能夠有效地解決許多現場聲學測量問題，因此成為噪聲研究的一種有力工具。在聲強測量方面，ISO公布的利用省強測量噪聲源聲功率級的國際標準，有離散點測量方法（ISO 9614.1）和掃描法(ISO 9614.2)；IEC公布了IEC 1043《電聲-聲強測量?jì)x器》標準，利用聲壓相應的傳聲器對聲強進行測量。

上述兩個描述聲波強度的指標在分離機械中沒有應用，因此本標準沒有涉及。

3.10 記錄內容

本章的內容基本沒有變化，增加了一些需要記錄的內容。包括：測試中用到的任何輔助設備的使用說明；安裝條件；測試環境的描述（空氣溫度、大氣壓、風速等）；所用風罩的特性。

3.11 附錄A 環境修正值K的確定

附錄A給出了環境修正值K的確定方法。

本次修訂，將關于對環境修正值的要求的條款移至標準正文的4.1.5條。同時修訂了關于環境修正值的限值，從2.2dB調整為4dB，具體要求如下：

如果K_2A>4dB，應采用吸聲措施或另?yè)Q測試環境以減少K_2A，并重新確定其值；

如果K_2A≤4dB，該值有效，可以按本文件規定進行分離機械噪聲源的測試。如用于同類機組在相同的測試環境中聲功率級的比較，其標準偏差不大于3dB。

上述的關于環境修正值的判據是根據GB/T 3767中4.3.2條的內容修改的。

A.1.2條沒有變化，部分術語的表述做了修改。

A.1.3 標準聲源的放置，修改了懸置段，設為A.1.3.1。

A.1.3.2 （原標準A.2.2.1）條文的表述做了修改，并增加了附圖A.1-標準聲源放置位置示意圖。

A.1.3.3 （原標準A.2.2.2）條文，“當被測分離機械可以從測試場地移開時，使用替代法，把標準聲源放置在于被測分離機械相同位置的反射面上。一般放置在基準體的幾何中心在反射面上的投影一個位置（b≤2a），對于長寬比大于2（b>2a）的機器，標準聲源應放置在四個位置上，這四個位置分別為基準體在反射面上的投影的矩形四條邊的中點處（如圖A.1所示）”。

修改了標準聲源放置位置的表述，“標準聲源放置如圖A.1所示放置在基準體在反射面上的投影的矩形四條邊的中點處�！�

A.2，增加了章標題“倍頻帶聲功率級合成A計權聲功率級的計算”以及表A.1 的表題“表A.1　倍頻帶聲功率級合成A計權聲功率級衰減值”。

3.12 附錄B 分離機械的基準體、測量面、傳聲器位置

B.1 半球測量面

增加了章標題。

重新繪制了基準體、半球測量面和傳聲器位置示意圖，根據標準正文7.3.2條的規定，增加了附加傳聲器位置的示意圖。表B.1給出了傳聲器位置的坐標。（見標準附錄B）

關于附加位置，GB/T 3767中8.1.1條給出了確定方法。對于附加位置，屬于7.3.2 a)和b）兩種情況時，附加傳聲器位置的坐標可以有兩種方法進行確定：1、將基本位置的坐標旋轉180°,在原基本傳聲器位置上進行測量（這些測量位置即為傳聲器位置11-20。），2、或者將被測分離機械吊起，并保持基準體在反射面上的投影幾何中心位置不變，旋轉180度，原先的傳聲器位置保持不變，即為傳聲器位置11-20。

B.2 平行六面體

增加了章標題以及表題。

重新繪制了示意圖，附加位置用●表示，更顯眼，方便操作。

原表中的注改為表中的段，因為含有要求。增加表注：2a、2b、c為測量面長寬高，l₁、l₂、l₃為基準體長寬高。

3.13 附錄C 分離機械噪聲發射聲壓級的測量

根據GB/T 19052的規定，本附錄給出的分離機械噪聲發射聲壓級的測量方法參考了GB/T 17248.2、GB/T 17248.3的內容，以及機械行業其他專業的噪聲發射聲壓級的測量方法。確定了本附錄的內容，本附錄的測定數據根據GB/T 19052的規定，屬于簡易法，為3級準確度。

本次修訂修改了附錄C 條文的部分表述。

修改了C.1.3條，內容調整為：測量應在安靜的環境中進行，在整個測量環境中，分離機械工作時各測點測得的聲壓級與背景噪聲聲壓級之差不小于3dB，最好大于10dB以上。差值在3dB～10dB時，按表C.1進行修正。

增加了表題。

修改了C.6.2，內容調整為：聲級計采用“慢”時間計權特性，讀數時，根據聲級計所顯示讀數的變化幅度讀取平均值。隨著電子信息技術的發展，指針式聲級計已經被淘汰，大部分為數顯式，這里根據實際情況，對條文進行了修改。

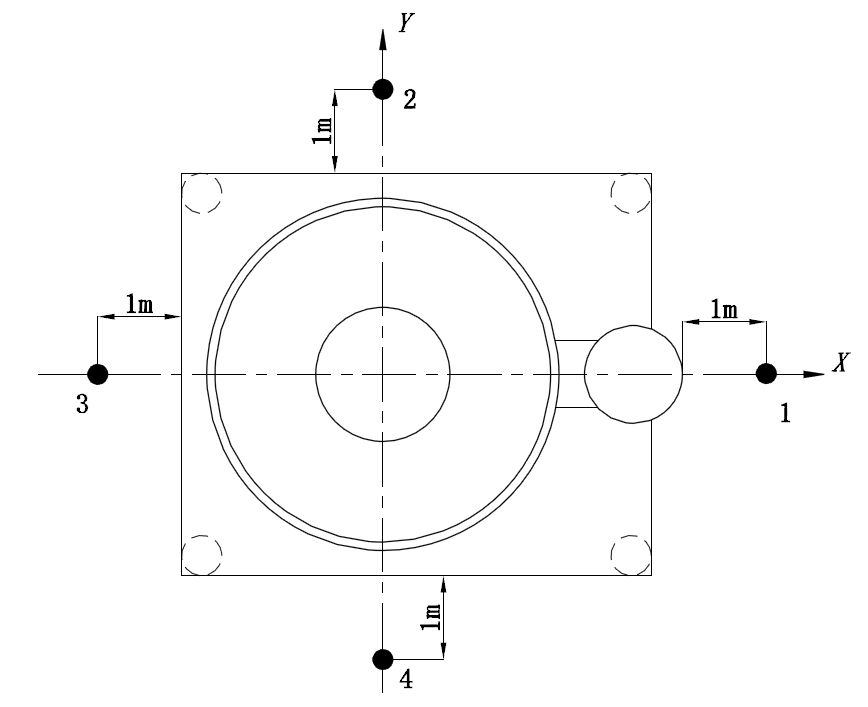

修改了圖C.1，三足式離心機已經被淘汰，化工領域已經禁止使用，這里講示意圖修改為平板支撐型式的密閉型立式離心機，圖題改為立式離心機。

圖C.1　立式離心機傳聲器位置示意圖

所有示意圖的圖題均加上“傳聲器位置示意圖”。

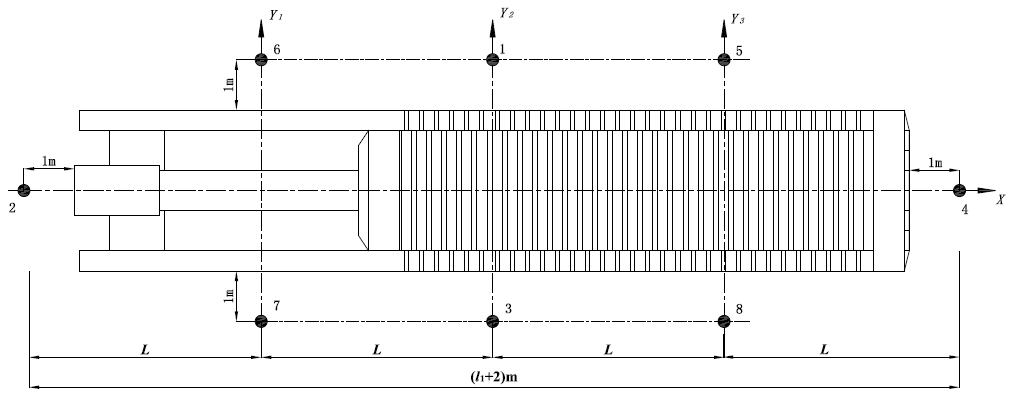

增加了過濾機的傳聲器位置示意圖，選取了臥式壓濾機這類較大的機型，其他機型可以參照進行 。傳聲器位置參考了其他機械產品噪聲測試標準的傳聲器位置的規定進行確定的。

圖C.6　廂式和板框壓濾機傳聲器位置示意圖

并給出了傳聲器位置的確定辦法：

l₁ 為機器的長度，當l₁>4m時，長度方向兩側各增加一個傳聲器位置；當l₁>7m時，長度方向兩側再各增加一個傳聲器其位置；長度在此基礎上每增加3米，傳聲器位置增加一對，以此類推。

3.14 附錄D 記錄表格和測量報告

基本沒有變化，倍頻帶中心頻率增加了63Hz。避免按照附錄C進行測試時記錄表格沒有辦法記錄63Hz的數據。

四、主要試驗（或驗證）情況

本標準在起草時查閱了相關產品標準對于噪聲指標的規定，同時還根據GB/T 3767-2016的規定進行了修訂，原標準參考了GB/T 3767-1996的內容。

描述機器的噪聲一般有兩種方式：一種是聲功率級；一種是聲壓級。聲功率級是一個反映機器輻射噪聲能量大小的客觀量，從理論上講，其值與測量距離和測量環境無關，反映了機械特性的不變量，便于同類產品和不同類產品噪聲水平的比較。而聲壓級則與測量距離和測量環境有關，隨著測量距離的增加，聲壓級就越低，如果環境反射面越少，聲壓級也越小。但是人類可以直觀感受到的是聲壓級，因此，聲壓級測定需要參考人耳位置作為布置測點的依據。通常規定及其噪聲發射值標準包括工作位置和制定位置的發射聲壓級和機器的聲功率級，用聲功率級值反映機器的噪聲水平，用發射聲壓級反映勞動保護的水平。分離機械產品標準中規定了機器聲壓級（A計權）的最高限值。2005版標準規定了聲功率法中聲壓級的測定。

近年來，對于職業健康的關注越來越多，因此更能反映現場人員噪聲直觀感受到聲壓級值指標被分離機械產品標準所采用。截至目前，分離機械標準體系中的產品標準均改為提出聲壓級（A計權）最高限值，如下表所示：

根據表中的數據顯示，目前分離機械產品對于設備運轉時產生的噪聲指標一致采用聲壓級來衡量。

同時，還查閱了近幾年（2009年至2017年）部分分離機械產品的檢測數據以及部分企業提供的噪聲測試數據，根據數據顯示，近幾年都是測量的聲壓級（如下表所示）。

檢測中心檢測數據

生產廠家提供數據

綜上表格所示，基于環保的要求，特別是基于保護職業健康的原因，同時還有聲壓級測試方法的簡便，大多數企業都傾向于使用聲壓級指標來衡量機器的噪聲。

目前機械行業其他專業領域的噪聲測試方法測試聲功率級和聲壓級的都有，GB/T 10894-2004原標準兩項都有，本次修訂時，考慮到實際需要以及衡量機器制造水平采用聲功率級更準確，決定兩者都保留。

其他一些文中的變化，都在本編制說明的第2章都做了說明。
