GB/T 30177.2-2024《過濾機 性能測試方法 第2部分：真空過濾機》宣貫及解讀

2025/01/14 | | 瀏覽量 486

過濾機是分離機械產品中的重要組成部分，根據過濾動力的不同分為了加壓過濾機、真空過濾機和壓榨過濾機三種系列，真空過濾機種類較多，按過濾介質主要可分為帶式真空過濾機、圓盤真空過濾機、轉鼓真空過濾機和轉臺真空過濾機等，應用廣泛。本文件基本覆蓋了我國現有所有種類的真空過濾機產品。

本文件規定了真空過濾機各項性能的測試方法，對于真空過濾機的性能判定、質量檢驗和技術水平的評價都給出了切實可行的方法和依據。由于真空過濾機各機型間結構差異較大和種類較多，本文件在制定中根據國內外相關制造企業的數據以及我國相關產品標準的內容，給出了目前我國市場上仍在量產的機型的真空過濾機各項性能的測試方法，這些測試方法中不一定所有機型都會(huì )用到，個別真空過濾機機型可能不需要某個測試方法。同時，為了保證標準內容的精簡，個別某種真空過濾機特有的性能測試方法，本文件不做規定，建議按照產品標準或其它文件的規定進行。

本文件的發布對于規范我國真空過濾機產品的設計、制造，提供切實可行的測試方法都有著重要的作用，是發展我國真空過濾機產業的重要方法標準�？梢杂行�提升我國真空過濾機產品的質量和技術水平，促進產業升級，提升市場競爭力。

根據國標委發【2021】23號文“國家標準化管理委員會(huì )關于下達2021年第二批推薦性國家標準計劃及相關標準外文版計劃的通知”，《過濾機 性能測試方法 第2部分：真空過濾機》準予立項，計劃項目編號：20213044-T-604，項目負責起草單位：合肥通用機械研究院有限公司，項目制定周期：24個月。

根據國家市場監督管理總局（國家標準化管理委員會(huì )）2024年第6號公告，GB/T 30177.2-2024《過濾機 性能測試方法 第2部分：真空過濾機》被批準發布，發布日期2024年4月25日，實施日期2024年11與1日。

本標準起草單位：合肥通用機械研究院有限公司、河南大張過濾設備有限公司、青島核盛智能環保設備有限公司、中國石油大學（華東）、淄博市標準化研究院、江蘇新宏大集團有限公司、合肥通用環境控制技術有限責任公司、浙江菲爾特過濾科技股份有限公司。

本標準主要起草人員：周進、朱碧肖、張振利、陳崔龍、盧偉、王振波、陳愛民、高濤、顧旭平、吳學榮、何贊果。

下面就本標準的主要起草情況做介紹：

一、標準編制原則和主要內容

1、編制原則

  本標準在制定工作中遵循“面向市場、服務產業、自主制定、適時推出、及時修訂、不斷完善”的原則，標準制定與技術創(chuàng )新、試驗驗證、產業推進、應用推廣相結合，統籌推進。

本標準在結構編寫和內容編排等方面依據 GBT 1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》進行編寫。在確定本標準主要技術內容時，綜合考慮生產企業的能力和用戶的利益，尋求最大的經濟效益和社會(huì )效益，充分體現了標準在技術上的先進性和技術上的合理性。

2、標準主要內容

2.1 范圍

本文件規定了真空過濾機性能的測試項目、方法、測試儀器、儀表。本文件適用于分離或濃縮懸浮液、乳濁液及其他非均相的工業用真空過濾機。

GB/T 30177文件共有3個部分，本文件是GB/T 30177的第二部分，所有部分具體情況如下：

——第1部分：加壓過濾機。該部分主要針對加壓過濾機各項性能的測試項目，測試方法，測試儀器和儀表等進行了規定，該部分已于2013年發布；

——第2部分：真空過濾機。該部分主要針對真空過濾機各項性能的測試項目，測試方法，測試儀器和儀表等進行了規定，即為本次制定的部分；

——第3部分：壓榨過濾機。該部分主要針對壓榨過濾機各項性能的測試項目，測試方法，測試儀器和儀表等進行了規定，該部分尚無制定計劃。

本部分技術內容主要規定了在真空過濾機進行性能測試時應遵循的規定，真空過濾機性能主要包括機械性能、過濾性能、安全性能以及能耗，文件從測試環境、項目、方法、儀器儀表幾方面進行了規定。

真空過濾機是過濾機中一大類，根據過濾機的過濾原理，將過濾介質一測壓力低于大氣壓，以真空作為過濾動力的過濾設備叫做真空過濾機。

真空過濾機可以用于過濾和濃縮懸浮液、乳濁液及其他非均相液體。廣泛應用于冶金、礦山、化工、造紙、食品、制藥、環保、建材、橡膠及熱電等行業。

真空過濾機按照工作方式可以分為間歇式和連續式。間歇式主要有真空抽濾器、真空葉濾機。連續式主要有轉鼓真空過濾機、圓盤真空過濾機、轉臺真空過濾機、翻盤真空過濾機、帶式真空過濾機、單盤真空過濾機等。根據過濾面不同還可以分為外濾面和內濾面機型。

本部分基本涵蓋了上述真空過濾機機型的性能測試方法。

2.2 術語和定義

本文件沒有給出術語和定義，但是根據GB/T 1.1-2020的規定，給出了引導語“GB/T 4774界定的術語和定義適用于本文件�！�

2.3 要求

本章主要給出了在進行性能測試時應遵循的各項要求，主要針對被測設備、場地和儀器儀表進行了規定。下面詳細說明：

2.3.1 一般要求

a、4.1.1條，對真空過濾機的試驗目的進行了說明，機構在進行測試時，需要根據目的不同選擇不同的試驗方式。

真空過濾機的檢驗一般分為空運轉和負荷運轉，空運轉主要用于檢驗過濾機的機械性能和安全性能，通常用于出廠檢驗或一般性能認證檢驗，也可以是指定項目檢驗。

負荷運轉試驗一般用于型式檢驗，需要加載物料進行試驗。型式檢驗除了要進行空運轉所規定的試驗外，還需要在負荷運轉狀態下重復進行空運轉所進行的各項試驗，還包括測試過濾性能、生產能力、能耗等項目。

b、4.1.2條和4.1.3條，規定了過濾機在進行運轉前應保證完整性和安全性，完整性包括了設備功能的完整和正確，同時在進行負荷運轉時，應確保試驗條件滿足相關標準或技術文件的要求。安全性指的是過濾機應該符合GB 40161對于過濾機安全性能的各項規定，運轉前應具備各項保護裝置和措施。

c、4.1.4 過濾機的操作應由具有操作資質的人員進行操作，這一點也非常重要，可以有效避免不必要的設備損壞或人員傷亡。

2.3.2 試驗場地要求

a、4.2.1條， 為了保證過濾機的正常運轉，過濾機可能需要特別的基礎或者平臺，因此在試驗時，可能需要根據相關規定將過濾機安裝在特定的基礎或平臺上，以保證設備的正常運轉。

同時，在進行過濾機的噪聲測量時，由于存在噪聲反射面的原因，為保證測量數據的準確性，還需要試驗場地滿足GB/T 10894的規定（具體規定可以參看噪聲測試標準，本文不再贅述）。

b、4.2.2條，過濾機動力電源和控制電源也需要滿足過濾機的要求，為了保證過濾機的正常運行，試驗時應提供符合過濾機動力電路和控制電路要求的動力電源和控制電源。

具體即是其電壓和頻率必須符合要求，且電壓極限偏差小于±5%，頻率極限偏差小于±1%。根據GB/T 12325-2008《電能質量 供電電壓偏差》和GB/T 755《旋轉電機 定額和性能》的相關規定，同時參考了機械行業同類標準對于試驗用電壓頻率的規定，本部分規定了上述極限偏差值，以保證設備的正常運轉。

2.3.3 測試儀器、儀表和量具要求

a、4.3.1條，為了保證測試數據的準確性，所有測試用儀器、儀表和各種量具均應經有關計量部門檢定合格，且在規定的有效期內。使用未經檢定或不在有效期內的儀器、儀表和各種量具所采集的數據不具有合法性，不能作為證明過濾機性能符合產品標準或技術文件規定的依據。

同時，所選儀器、儀表和量具的兩次應滿足測試值在量程的三分之一以上，避免誤差太大。

標準還給出了過濾機性能測試時常用到的儀器、儀表和量具的精度要求。具體規定如下表：

通過查詢同類標準和相關儀器儀表的性能參數，確定了表中所列各種儀器儀表和量具的精度要求，且滿足過濾機性能測試的要求。

b、4.3.2條，本部分標準還給出了提示，要求所有儀器儀表的使用應該按照制造商的說明文件進行操作，避免不規范的操作導致數據的不準確，甚至毀壞儀器儀表，造成損失和人員傷害。

2.3.4 文件檢查要求

過濾機在進行各項測試前應對其是否按相關標準或技術文件的規定設計和制造進行核驗，主要是通過文件檢查。

過濾機相關標準化文件或技術文件中會(huì )對過濾機的設計和制造給出規定，這些規定要求過濾機需要按照規定的技術內容進行設計和制造。例如，筒體、主軸等主要零部件的強度需要有強度計算報告；主要焊接件的晶間腐蝕報告；主要零部件原材料質量證明書；電機、液壓氣動元件等外購件的質量證明書等。

2.4 測試方法

2.4.1 轉速

關于轉速，并非所有真空過濾機都需要進行測量這些指標，工作組搜集了目前國內在進行量產的各類真空過濾機產品技術參數，列舉了部分需要進行轉速測量的機型，如下：

翻盤真空過濾機

PF-系列技術參數(轉速為0.2/0.5系列) 杭州某公司

PF-系列技術參數(轉速0.1/0.4系列) 杭州某公司

 杭州某公司

轉臺真空過濾機

ZL-系列技術參數(轉速為0.2/0.6系列) 杭州某公司

ZL-系列技術參數(轉速為0.2/0.5系列)

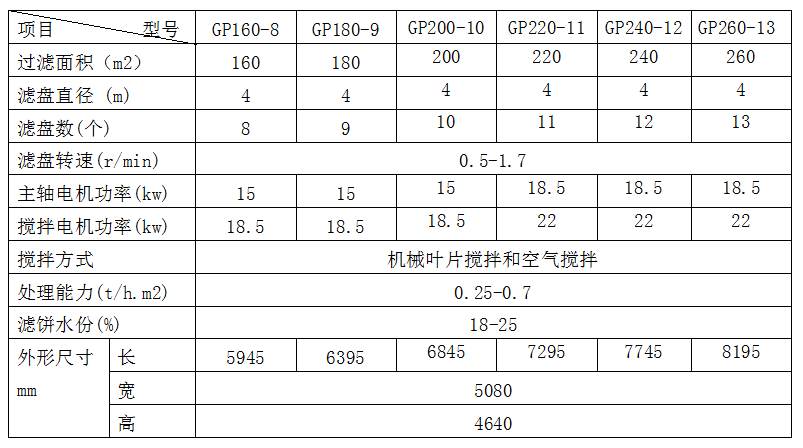

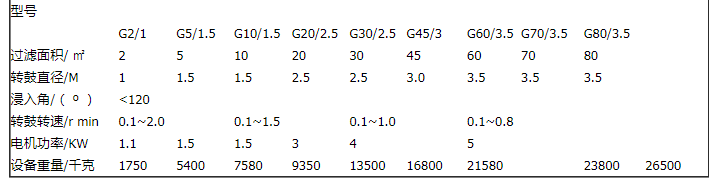

盤式真空過濾機（濾布圓盤真空過濾機）杭州某公司

無錫某公司

山東某公司

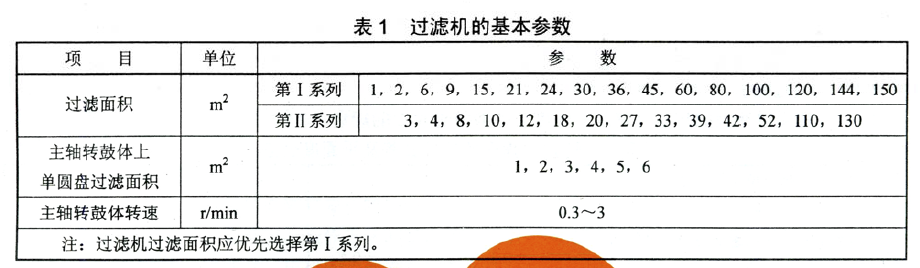

JB/T 10966-2010 PT型圓盤真空過濾機（陶瓷圓盤真空過濾機）

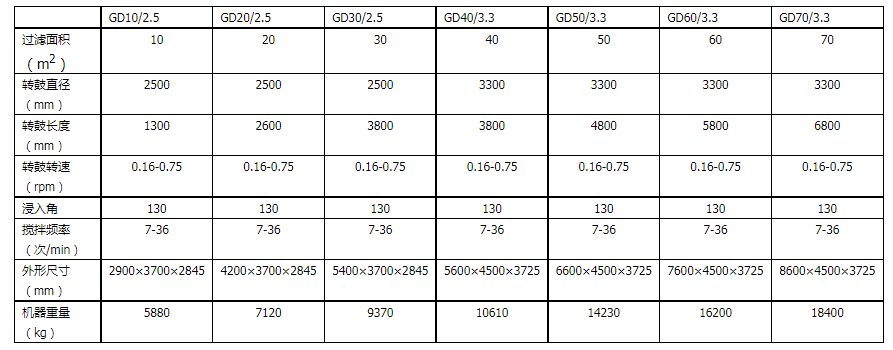

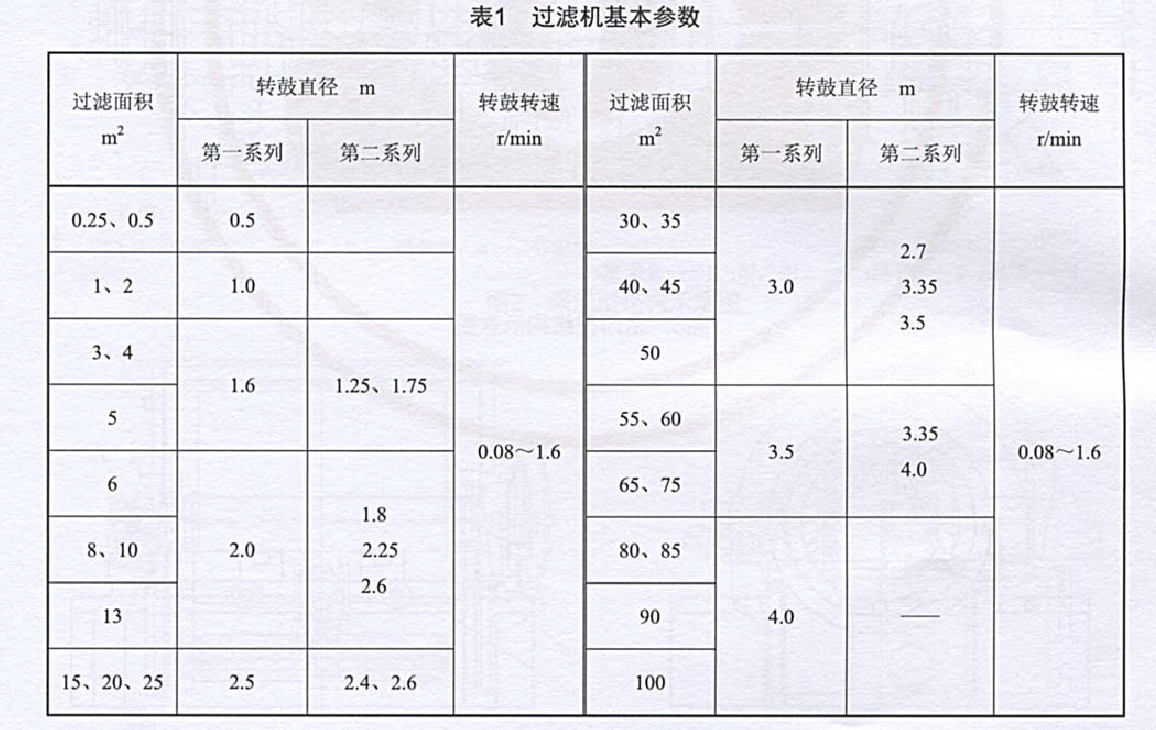

JB/T 3200-2017 外濾面轉鼓真空過濾機

 折帶式真空過濾機

刮刀式轉鼓真空過濾機

江蘇某公司 轉臺真空過濾機  (轉速：為0.2∽0.6rpm)

由于大部分真空過濾機都是屬于分段連續過濾結構，旋轉體上各個過濾段在同一時間完成不同的工作，一般一個旋轉體可以分為過濾段、洗滌段、干燥段和卸料段。為了保證每段都有充足的時間來完成既定的動作，所以要求旋轉速度較低。

結合搜集的各類真空過濾機產品各個企業的數據，大多數真空過濾機的轉速都較低，基本都在1rpm左右。因此關于過濾機的轉速測量，可以通過計時器進行計數。

另外，對于帶式真空過濾機這一類走帶式過濾機，由于其屬于間歇運轉機型，濾帶（濾室）的運轉速度可以根據物料的過濾難易程度進行調節，一般在0.3-6m/min這個范圍內。JB/T 8653-2013《水平帶式真空過濾機》標準中對過濾帶的速度給出了范圍，由于濾帶速度較低，可以通過根據濾帶行程，利用計時器進行測量。

2.4.2 糾偏性能（跑偏量）

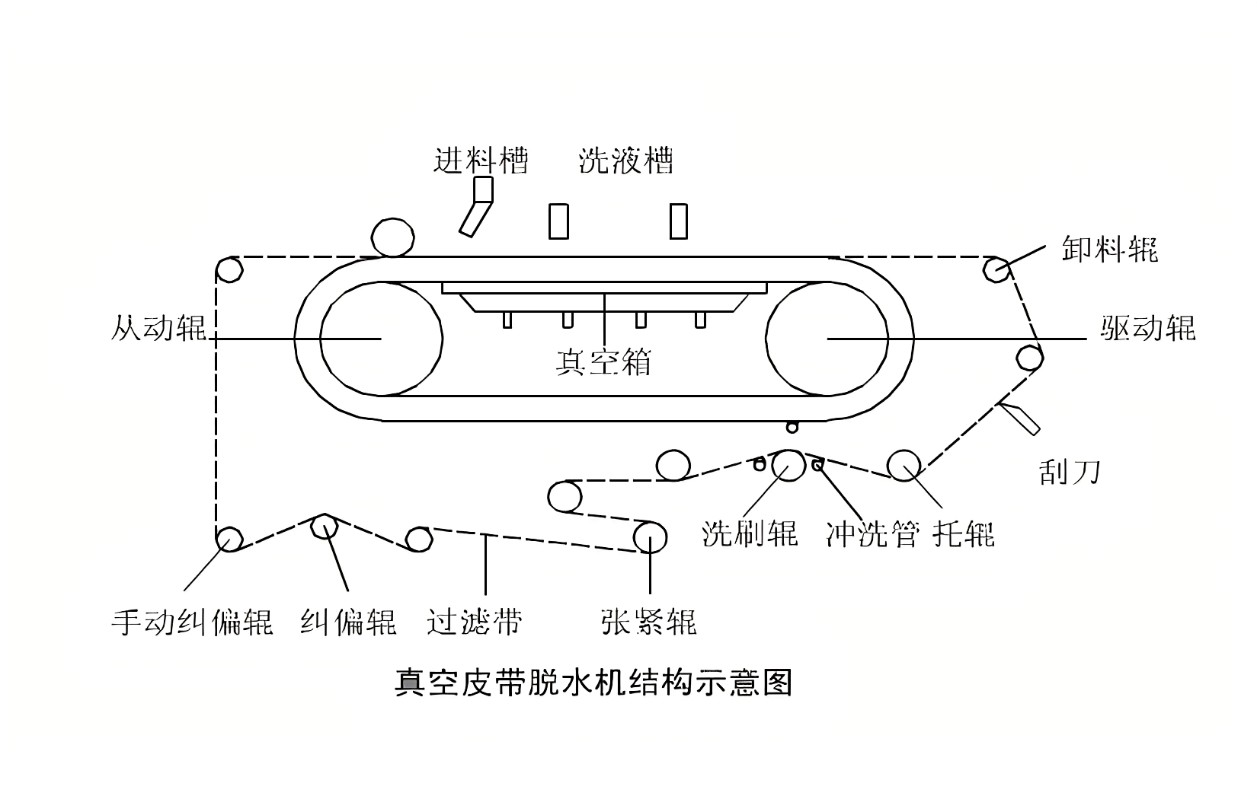

真空過濾機中如轉鼓真空、帶式真空等機型存在濾帶跑偏的問題，因此此類真空過濾機需要配置有糾偏裝置，防止濾帶跑偏量過大，影響過濾。

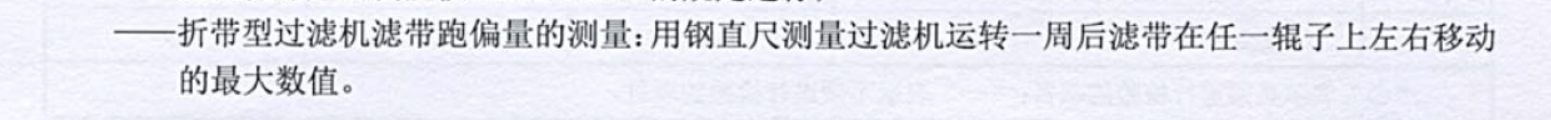

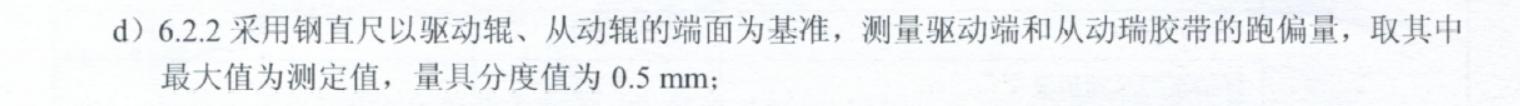

以上是部分機型產品標準中對于跑偏量的測試方法。

基本上所有此類機型的濾帶在行走時都需要配置有糾偏裝置，一般通過糾偏輥進行糾偏，本標準這里給出一個通用的測試方法用來測量濾帶的跑偏量，進而衡量過濾機糾偏裝置的有效性。

通過調研、查詢相關產品標準的規定，結合試驗，我們給出了如下的對于過濾機糾偏性能（跑偏量）的測試方法：

測量人員在可安全便捷地接觸濾帶的位置進行測量，記錄測量時濾帶運行的起始點（可以濾帶接頭處為起點），使用鋼帶，以驅動輥、從動輥或轉鼓的端面為基準，測量濾帶在輥子或轉鼓上垂直濾帶行走方向上的最大位移差。測量時長為濾帶行走一周，測量三次，取其最大值。

2.4.3 噪聲

噪聲指標是分離機械重要的性能指標，GB/T 10894《分離機械 噪聲測試方法》規定了分離機械噪聲（聲功率級和聲壓級）的測試方法，聲功率更多反應了機器本身的噪聲值，聲壓主要從人的角度考慮�，F階段，分離機械行業的產品標準都是規定了聲壓級指標，GB/T 10894標準在附錄中給出了聲壓級的測試方法，本標準直接引用即可。

2.4.4 密封性能

真空過濾機通過利用過濾介質的一邊壓力低于大氣壓力來提供過濾動力進行過濾，因此，過濾機的密封性能好壞關系到過濾機的過濾效率高低。這其中還分為整機的過濾性能、錯氣盤（分配頭）或濾盤結合面的密封性、過濾機真空管路的密封性等。

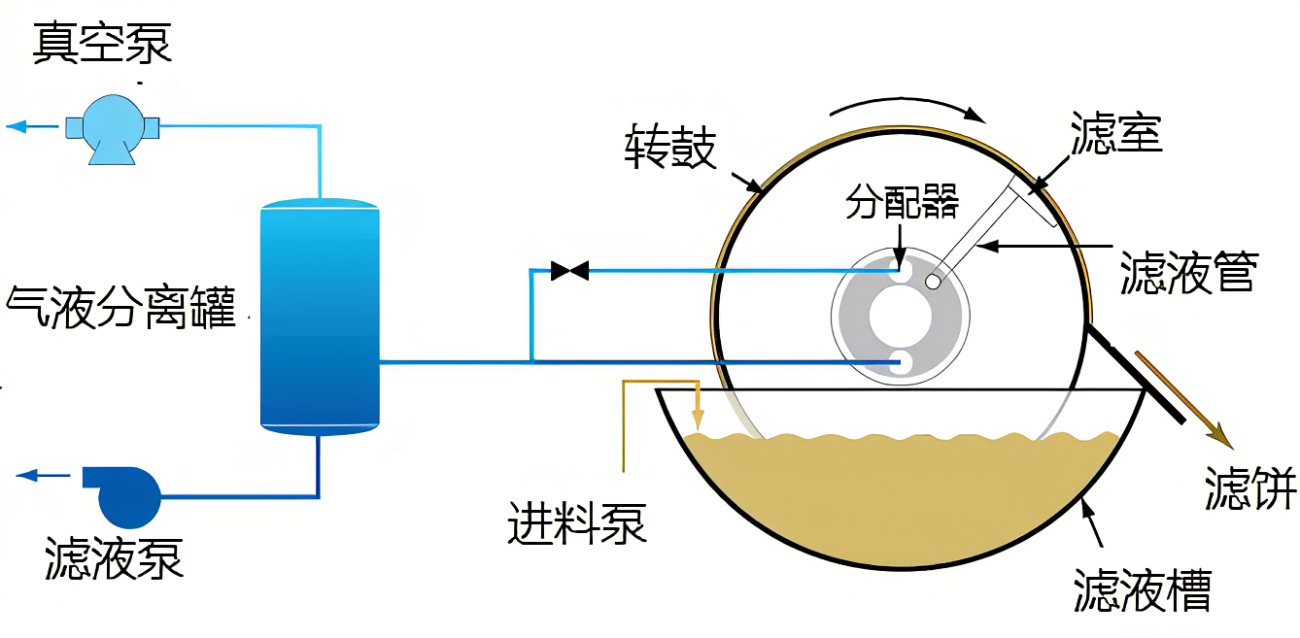

外濾面轉鼓真空過濾機（刮刀卸料）原理圖

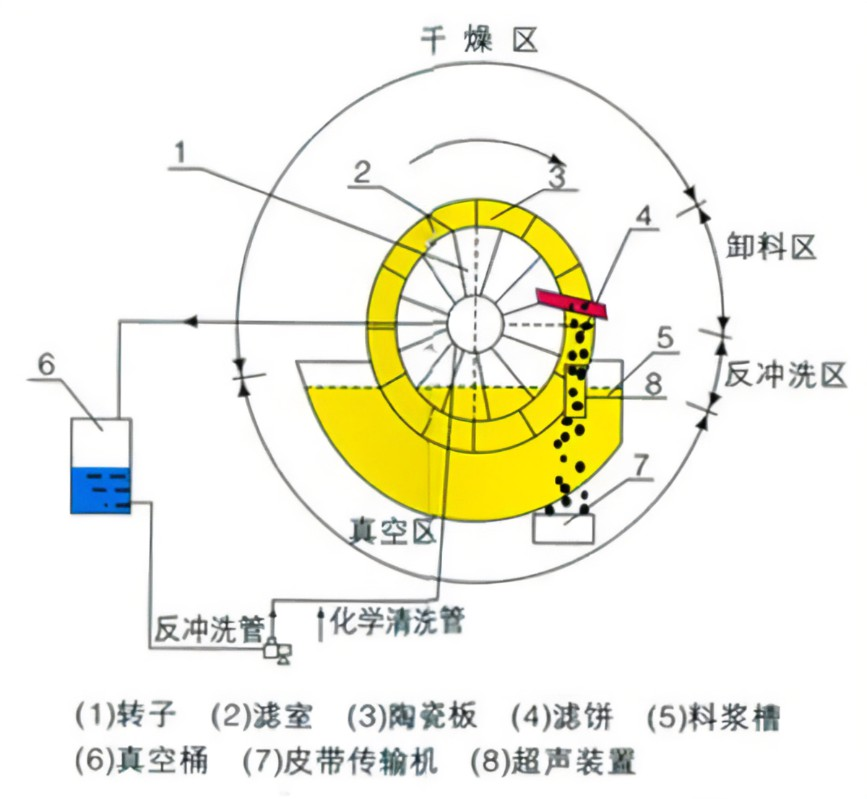

陶瓷圓盤真空過濾機

單盤真空過濾機

上述示意圖中給出了集中典型真空過濾機的結構原理，從示意圖可以看出，真空過濾機的濾室（或真空箱等）與過濾介質之間沒有被固定，而是通過分配頭或者錯氣盤等在過濾的時候起到密封的作用。隨著過濾機的運轉，濾室會(huì )與真空管路斷開，進入下一個工作流程。

分配頭或錯氣盤的設計合理性以及加工裝配精度直接影響過濾效率。通過測試其密封性能，可以作為衡量過濾機質量的重要性能指標。

本標準對于幾類真空過濾機的密封性能按照結構特點，給出了幾種測試方法：

a)  承壓型全密閉過濾機，封閉所有進出口，以1.25倍的額定壓力進行水壓試驗，保壓5min，記錄壓力降，并檢查各密封部位的泄漏情況；

b)  非密閉過濾機，可將各密封面一端清理干凈，涂以白粉并晾干，在密封面另一端浸入煤油，觀察涂有白粉端是否有油漬；

c)  具有真空管路的過濾機的密封性，采用涂抹肥皂水檢測管路焊縫的密封性。

另外，真空過濾機在運行中會(huì )配置一些儲液罐等附屬裝置，其密封液也會(huì )影響過濾機的過濾效率，可以采用水壓試驗或煤油滲漏試驗來測試其密封性。

2.4.5 真空度

真空度是真空過濾機的重要性能指標，決定了真空過濾機的過濾效率。真空度的檢測需要使用專門的儀器——真空計來進行。根據原理，真空計可以分為電容真空計、皮拉尼真空計、熱電偶真空計、壓力計、隔膜真空計等。

在實際測試中，可以根據真空過濾機的壓力范圍和精度要求選擇合適的真空計。

2.4.6 單位時間循環次數/單次循環時間

真空過濾機根據運行特點可以分為間歇運轉和連續運轉，主要區別在于，間歇運轉設備，進料是間歇性的，每完成一批物料的過濾再進行下一次的進料。連續運轉過濾機的進料和過濾等工藝段是同時進行的，進料、過濾、卸料等同時進行。

真空葉濾機、真空過濾器等這類間歇運轉設備由于其運行特點，存在每完成一個功能周期的時間，這個時間也是過濾機的一個性能指標，體現了過濾機的過濾效率和運行可靠性。

連續運轉的真空過濾機雖然屬于連續運轉，但是也存在一個循環時間或循環次數，例如圓盤真空過濾機，圓盤旋轉一周，表示一個循環的完成，這個循環內，包括進料、過濾、卸料通過圓盤上不同的濾布或濾盤進行了一個完整的過濾過程（可以參看前面的陶瓷圓盤真空過濾機的結構原理示意圖）。

據此，本標準規定了真空過濾機的單次循環時間/單位時間循環次數的測試方法。

2.4.7無損檢測

真空過濾機中例如主軸、殼體等重要焊接件，需要進行無損檢測。JB/T 9095-2025《離心機 分離機鍛焊件常規無損檢測》給出了分離機械產品焊接件的無損檢測方法。主軸、殼體等重要焊接件的無損檢測應按照該標準的規定進行檢測。

2.4.8 溫度和溫升

真空過濾機設備中使用的軸承基本采用的都是滾動軸承，為了減少摩擦和磨損，防止燒粘，滾動軸承需要涂抹潤滑油。因此需要對軸承的使用溫度給出規定，如下：

使用溫度：軸承溫升不得超過環境溫度35℃，最高溫度不得超過75℃�，F在軸承和潤滑脂耐溫性能均較好，而且不同地區和時間環境溫度差距也比較大。某些情況下，軸承溫升可以超過環境溫度50℃，且最高溫度不得超過85℃，設備可以正常運轉。

而軸承在運行時，根據研究，軸承溫度會(huì )隨著軸承運轉開始慢慢上升，通常在1-2小時后達到穩定狀態，因此，本標準要求真空過濾機在運轉2小時后，進行溫度的測量。

由于存在連續運轉的過濾機，例如轉鼓真空過濾機，圓盤真空過濾機、轉臺真空過濾機和翻盤真空過濾機等存在主軸，帶式真空過濾機存在多個輥子軸。溫度和溫升是確保主軸承能否正常運行的重要指標。

根據過濾機結構的不同，可以在過濾機運轉2小時后，對主軸承或輥子軸承進行測量。測量方法與其他種類的分離機械產品基本一致。

關于測量位置，因為是測量軸承的位置，所以，本標準要求最好使用接觸式測溫儀器直接測量軸承外圈，在無法測量軸承外圈時，可以測量與軸承外圈直接接觸的最近位置處，或者測量軸承潤滑油加油孔處的溫度。

綜上，本標準給出的方法具體如下：

“5.7.1　過濾機運轉前，記錄環境溫度。

5.7.2　過濾機連續運轉不少于2h后，采用接觸式測溫儀器測量軸承外圈溫度。軸承溫度測量點在軸承殼體中心部位處，應直接測量軸承的外圈溫度；不能直接測量軸承外圈溫度時，可測量軸承加油孔或軸承座外表面處的溫度。測溫儀器數值不再上升時，記錄測量值，應選取不同位置，測量三次，取算術平均值。

5.7.3　測量結束后，用測量值減去環境溫度，得到溫升值�！�

2.4.9 濾液含固量、濾餅含液量

在分離機械性能測試方法中，通常采用烘箱法進行濾液含固量和濾餅含液量的測量。烘箱法大多是指105℃恒重法，此種方法屬于國家標準方法之一，測量結果具有仲裁性，但是此種方法測量周期長，通常需要4小時左右，同時測量結果容易受到外界因素、人為因素的影響，對操作員有一定的要求，不能滿足快速檢測的需求。

這種方法在本文件的第1部分GB/T 30177.1-2013《過濾機性能測試方法 第1部分：加壓過濾機》已經給出，具體內容可以參看標準正文。

下面給出了用于快速測定含固量和含濕量的幾種快速測試儀器。

濾液含固量

固含量檢測儀

在固含量檢測領域，測量準確性和測量速度之間的矛盾一直沒有解決；針對這一現狀提供一種有烘干法結構的快速測定固含量值的儀器。固含量檢測儀采用德國HBM稱重系統，保證稱重準確；環形石英鎢鹵紅外線加熱源，快速干燥樣品；與國際烘箱加熱法相比，環形石英鎢鹵紅外線加熱可以在高溫下將樣品均勻地快速干燥，樣品表面不易受損，其檢測結果與國標烘箱法具有良好的一致性,具有可替代性，且檢測效率遠遠高于烘箱法，智能化操作,一般樣品只需幾分鐘即可完成測定。

濾餅含液量

水分測定儀（分析檢測類設備）

能夠檢測各類有機及無機固體、液體、氣體等樣品中含水率的的儀器叫做水分測定儀，按測定原理可以分類物理測定法和化學測定法兩大類。物理測定法常用的有失重法、蒸餾分層法、氣相色譜分析法等，化學測定方法主要有卡爾費休法（Karl Fischer）、甲苯法等，國際標準化組織把卡爾費休（Karl Fischer）方法定為測微量水分國際標準，我們國家也把這個方法定為國家標準測微量水分。

常見的失重法水分儀有鹵素水分測定、紅外水分測定儀、微波水分測定儀等；

紅外水分儀多采用紅外線的加熱方式，其加熱源為紅外線加熱燈。因紅外線加熱燈為球面體，在加熱過程中有個聚光點，測出來的樣品中間會(huì )有一點的顏色的改觀，但不影響*終的測試結果。

鹵素水分儀采用的是鹵素加熱方式，其加熱源為鹵素加熱燈。因鹵素加熱燈為特質環形，所以在加熱測試樣品過程中，使樣品受熱面均勻，測出來的樣品無任何變化，使其穩定性更好。

微波水分測定儀利用微波場干燥樣品，加速了干燥過程，具有測量時間短，操作方便，準確度高、適用范圍廣等特點，適用于造紙、木材、紡織品和化工產品等的顆粒狀、粉末狀及粘稠性固體試樣中的水分測定，還可應用于石油、煤油及其他液體試樣中的水分測定。

常見的卡爾費休水分測定儀主要有容量法卡爾費休水分測定儀和庫侖法（電量法）卡爾費休水分測定儀。另外還有便攜式水份測定儀。

紅外線水分測定儀，采用熱解重量原理設計的，是一種新型快速水分檢測儀器。水分測定儀在測量樣品重量的同時，紅外加熱單元和水分蒸發通道快速干燥樣品，在干燥過程中，水分儀持續測量并即時顯示樣品丟失的水分含量%，干燥程序完成后，最終測定的水分含量值被鎖定顯示。與國際烘箱加熱法相比，紅外加熱可以最短時間內達到最大加熱功率，在高溫下樣品快速被干燥，其檢測結果與國標烘箱法具有良好的一致性，具有可替代性，且檢測效率遠遠高于烘箱法。一般樣品只需幾分鐘即可完成測定。

本標準在制定時，考慮了不同的測試需求，給出了烘箱法作為標準方法，同時也給出可以采用快速檢測儀（固含量檢測儀和水分測定儀）的方法。這種快速測定含固量和含濕量的方法，可以用于對溫度不敏感的物料的測定，當然如果相關方有需求也可以采用此類方法。仲裁鑒定等場合建議采用烘箱法。

另外，關于測試中使用的濾紙，應該采用定量濾紙，而不是定性濾紙。

定性濾紙和定量濾紙用途區別：

1，定量濾紙和定性濾紙的區別主要在于灰化后產生灰分的量:定性濾紙不超過0.13%，定量濾紙不超過等于0.0009%。定性分析濾紙一般殘留灰分較多，僅供一般的定性分析和用于過濾沉淀或溶液中懸浮物用，不能用于質量分析。

2，無灰濾紙它是一種定量濾紙,其灰分小于0.1mg,這個重量在分析天平上可忽略不計。

3，注意定量濾紙和定性濾紙這兩個概念都是纖維素濾紙才有的，不適用于其它類型的濾紙如玻璃微纖維濾紙。

2.4.10 生產能力/處理能力

生產能力或處理能力是真空過濾機最重要的性能之一。不同于其他類型的過濾機或離心機產品，真空過濾機通常機型尺寸都較大，機體尺寸最大可以達到二十多米長，過濾面積可以達到數百平方。

因此，大多真空過濾機的生產能力都較大，在GB/T 10901《離心機 性能測試方法》中給出的生產能力/處理能力的測試方法基本適用于真空過濾機產品。

目前，分離機械產品標準采用的生產能力和處理能力的測試方法主要有稱重法、容積法和流量計法（實際上也是一種容積法），具體如下：

a 稱重法：對安裝在生產流程中的過濾機，直接稱量濾餅重量，主要用于固體的稱重；

b 容積法（即測量處理完某一定容積容器的懸浮液所需的時間）：測量處理能力時容器應事先標定容積，并標有刻度，適用于液體；

c 流量計法：測量處理能力時，應保證進入流量計的液流是穩定的。

實際測試時，可以根據情況，選擇合適的方法來進行測量。同時，考慮到真空過濾機的機型和產能較大的問題，可以通過模擬放大的方法來估算實際機型的生產能力或處理能力。

2.4.11絕緣電阻

絕緣電阻是電氣設備和電氣線路最基本的絕緣指標。絕緣電阻主要是指真空過濾機動力電路、控制電路接線柱與過濾機機體、接地端等之間的絕緣電阻，一般要求不小于2MΩ，通常采用500V兆歐表等儀器進行測量。測量時為了正確讀取被測電阻值，應在穩定后讀取數值。

我們在測量時應注意以下幾點：

1、測量環境

環境溫度和濕度對于一般材料的絕緣電阻值會(huì )產生較大的影響，通常隨著溫度和濕度的上升而減小。溫度增加對于材料的體電阻影響較大，一般情況下，絕緣電阻隨溫度上升而減小，原因在于，當溫度升高時，絕緣介質中的極化加劇，電導增加，使絕緣電阻降低。

濕度對表面泄漏電流影響較大。絕緣表面吸附潮氣，瓷套表面形成水膜，使絕緣電阻顯著降低。另外，由于某些絕緣材料有毛細管作用，當空氣中相對濕度較大時，會(huì )吸附較多水分，增加電導使絕緣電阻值降低。

因此，在進行絕緣電阻測試時，應保證環境溫度和濕度在允許值以下。由于各種材料對溫度和濕度的敏感性不同，因此在進行測試時，應盡量保證溫度在通常所說的室溫中（25℃），濕度低于65%（根據研究）。

2、測試時間

用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，最后達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值。

3、測試儀器

根據設備電壓的等級，可以按照下表進行選擇兆歐表進行絕緣電阻的測量：

分離機械產品為工業設備，通常電壓為380V，因此我們通常使用500V兆歐表進行絕緣電阻的測量。

3、其他要求

為保證安全和測試數據的準確性，在進行絕緣電阻測試時，還應做到以下幾點：

a、測試前，應確保真空過濾機電源已切斷，并對地斷路放電；

b、用來進行測量的表面（如接線柱，機殼等部位）應清理干凈，減少接觸電阻；

c、避免在可能產生強電場或磁場干擾的區域進行測試；

c、測試前應按照測試儀器說明書進行檢查儀器是否功能正常。

2.4.12 各循環動作的可靠性

真空過濾機結構復雜，運行時，各種動作繁多，因此，為了保證過濾機的能夠完成固液分離動作，需要保障所有機械動作能夠可靠、無故障的完成。

過濾機各循環動作的可靠性的檢測可以通過量化或者目視的方法來進行檢測，比如無故障單循環時間、單位時間無故障循環次數，目視各運轉機構，可以無故障連續運轉。

2.4.13能耗指標

能源和資源的不可再生性，使得國家和各類用戶對于機械設備的能耗的多少越來越重視。真空過濾機在處理物料的時候，會(huì )消耗大量能源和資源，因此，衡量過濾機產品的能耗水平的能耗檢測方法時非常必要的。真空過濾機產品在運行的時候，會(huì )消耗電能、熱能和水資源等，通過折算成標準煤（參見GB/T 2589-2008《綜合能耗計算通則》），形成統一的能耗指標，可以知道過濾機的能耗水平。對于真空過濾機來說，通常以產出物（固體產出物或者液體產出物）單位質量或者單位體積，或者被處理物料的單位質量或體積來衡量。

本標準中的能耗指標是指真空過濾機在實際生產運行中，單位產能下所消耗的各項能源折成標準煤的量。

這些能源主要包括電能、熱能、水資源、氣體資源等。

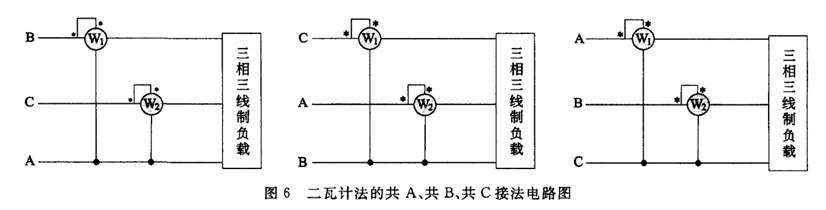

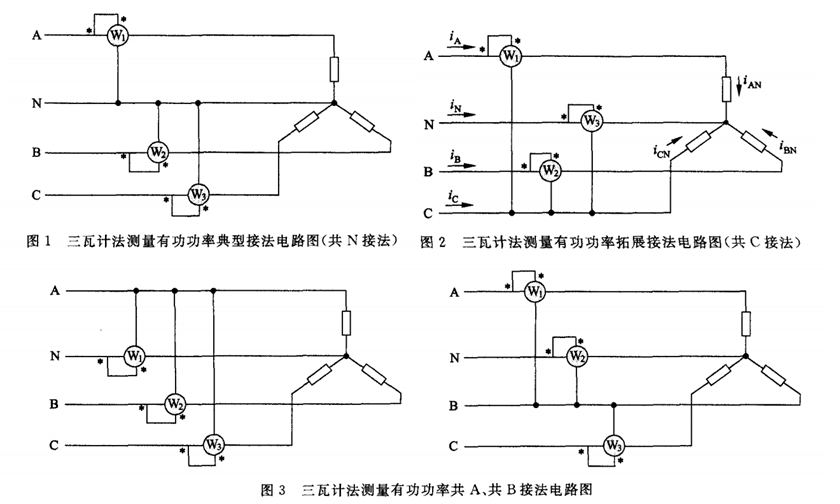

電能主要通過三相電度表、功率計等儀器來測量過濾機所消耗的電能，

瓦特計修改為功率計（瓦特計），功率計為標準術語，瓦特計為別稱或俗稱，這里將兩種稱呼都列出，方便使用。兩瓦特計法、三瓦特計法又稱兩表法、三表法。三瓦計法適用于任意三相制電路,共N接法的單表讀數物理意義清晰,共A、共B、共C 3種接法中讀數的物理意義模糊、總有功功率應為三表讀數的代數和;二瓦計法適用于任意三相三線制電路,共A、共B、共C 3種接法中單表讀數無明確物理意義,總有功功率亦為兩表讀數之代數和。下面給出了三瓦特計法和兩瓦特計法的接線圖。

利用三相電度表進行測量相對簡單，讀出某時間段的電量即可。

兩者區別在于功率計還需要通過計算（乘以時間）來得到功耗，三相電度表可以直接獲得功耗。

熱能一般分為蒸汽或熱水，可以通過流量計來進行統計消耗量，同樣，水資源和氣體資源（如氮氣等惰性氣體）也是通過流量計來進行消耗量的統計。

根據GB/T 2589-2008《綜合能耗計算通則》中給出的方法，可以得出相關能耗的標準煤的量，除以過濾機的測試階段的處理量即可得出過濾機的能耗。

2.4.14 液壓系統清潔度

液壓系統清潔度的測量應按照JB/T 6418的規定進行，這里不再贅述。

三、主要試驗（或驗證）情況

本標準為真空過濾機性能測試方法標準，在進行標準的起草過程中，工作組對國內常見的幾種真空過濾機進行了相關性能測試，測試方法按照本文件中給出的方法，并結合相關標準的規定進行。

下面給出相關產品的測試數據：

石家莊科石機械設備有限公司 轉鼓真空過濾機 測試數據

青島核盛智能環保設備有限公司 帶式真空過濾機 測試數據

過濾性能測試數據：

物料：

測試結果：

青島核盛智能環保設備有限公司 陶瓷圓盤真空過濾機 測試數據

過濾性能測試數據：

物料：

通過對幾種主要的真空過濾機進行的測試，相關測試數據滿足產品標準的規定，各項測試方法也科學有效、切實可行。
