GB/T 26114 -2024《液體過濾用過濾器 通用技術規范》宣貫及解讀

2025/01/14 | | 瀏覽量 653

       GB/T 26114 -2010《液體過濾用過濾器 通用技術規范》頒布實施至今已超10年，10多年來，原標準無論在質量上還是技術進步上都對液體過濾用過濾器的發展起到了積極的指導和推動作用。然而，在過去的12年中，過濾器有了很大的發展，在各個領域得到了廣泛的應用，同時也對過濾器技術和質量提出了更高的要求，為此對原標準進行修訂是非常必要的。

      根據國家標準化管理委員會(huì )文件國標委發〔2021〕41號《國家標準化管理委員會(huì )關于下達2021年第四批推薦性國家標準計劃及相關標準外文版計劃的通知》的要求，《液體過濾用過濾器 通用技術規范》修訂計劃被批準立項，計劃號20214915-T-604，計劃起草單位：飛潮（無錫）過濾技術有限公司、合肥通用機械研究院有限公司、飛潮（上海）環境技術有限公司、上海大張過濾設備有限公司、新鄉正源凈化科技有限公司。計劃完成周期18個月。

  根據國家市場監督管理總局（國家標準化管理委員會(huì )）2024年第6號公告，GB/T 26114-2024《液體過濾用過濾器 通用技術規范》被批準發布，發布日期2024年4月25日，實施日期2024年11與1日。

  本標準負責起草單位：飛潮（無錫）過濾技術有限公司、合肥通用機械研究院有限公司，上�；�工研究院有限公司，上海大張過濾設備有限公司，河南德源凈化裝備有限公司，杭州大立過濾設備有限公司，景津裝備股份有限公司，飛潮（上海）新材料股份有限公司、江蘇美亞科澤過濾技術有限公司，無錫市勝特石化配件有限公司，伽諾（杭州）凈化系統裝備有限公司和禹州市禹威過濾設備有限公司。

本標準主要起草人人員：樊麗琴 、周進 、吳芳 、趙聚山 、李松嶺 、洪利華 、姜桂廷 、秦望峰 、何晟 、施振亞 、周曉 、張勇和張振利。

  現將本標準的主要修訂情況做如下介紹：

一 編制原則和主要內容

  1、編制原則

  本標準在制定工作中遵循“面向市場、服務產業、自主制定、適時推出、及時修訂、不斷完善”的原則，標準制定與技術創(chuàng )新、試驗驗證、產業推進、應用推廣相結合，統籌推進。

  本標準在結構編寫和內容編排等方面依據 GBT 1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》進行編寫。在確定本標準主要技術內容時，綜合考慮生產企業的能力和用戶的利益，尋求最大的經濟效益和社會(huì )效益，充分體現了標準在技術上的先進性和技術上的合理性。

2、標準主要內容

本標準規定了液體過濾用過濾器的技術要求。本標準適用于袋式過濾器、芯式過濾器、籃式過濾器和盤式過濾器。

標準的技術要求從基本要求，性能要求，材料和外購件要求，結構要求，制造要求及安全要求等方面給出了規定。

2.1 基本要求

總結過濾器的應用和選型注意事項，提出過濾器設計需要考慮的基本要求。詳細內容如下：

（1）過濾器設計前，需方應按照附錄A提供所有選型參數。

過濾器的使用性能優劣，取決于過濾器的選型，完善的原始數據采集，是正確選型的基礎，表中列出了所有影響選型的參數，方便引用。

（2）過濾器設計時，需考慮環保排廢，減少廢棄物的排放。

在日益惡化的環境污染的情況下，環保是首要考慮因素，可以從以下幾個方面進行。

a. 減少廢棄物的產生

b. 減少后端吸附床的阻塞，減少吸附劑使用量

c. 回收更多有價值產品

（3）過濾器設計時，應選擇低流通阻力的方案，降低能耗并延長過濾器的使用壽命。

因為流通阻力降低，直接在過濾分離設備前后的動設備的能耗減少, 并且達到必須更換的最大壓差時間更長，進而可以延長設備的使用壽命。

（4）過濾器設計時，需考慮可能出現的疲勞工況，應對其進行設計計算。

過濾器由于其應用的特殊性，涉及過濾元件頻繁更換工況，需要考慮設備的壓力波動導致疲勞失效。

（5）過濾器筒體的結構設計應考慮管路連接的外力作用。

設備設計時，通�？紤]比較多的是設備的內部壓力，會(huì )忽略外部的連接外力，但這部分的外力，在一些場合會(huì )導致產品的失效。

（6）過濾器應符合本文件的規定，并按經規定程序批準的圖樣及技術文件制造。

圖樣和技術文件是過濾器設計需要遵守的基本原則。

2.2 性能要求

（1）過濾器的設計壓力應符合設計要求，并按GB/T 2346中的規定選擇。

設計壓力需要考慮一下幾個因素：

a.設備安全性考慮；b.開機停機瞬態沖擊考慮；c.產品阻塞和故障可能的壓力

（2）過濾器的設計溫度應符合設計要求。

設計溫度需要考慮一下幾個因素：

a.材料耐溫；b.工藝物料在極限溫度中的物性變化

（3）   過濾器的過濾精度應符合設計要求。

過濾精度的選取需要考慮過濾的機理：

a.表面過濾；b.深層過濾；c.吸附過濾

過濾機理的選擇需要按照雜質的形態：

a.硬顆粒--表面過濾；b.軟顆粒--深層過濾；c.纖維或者線性顆粒--深層過濾

d.變形顆粒的處理--深層過濾；e.容易聚團顆粒--表面過濾；f.膠體--深層過濾

（4）壓降-流量特性應符合設計要求。

流量和壓降的選擇原理：

a.首先按照最大壓差下的最大流量考慮；b.考慮特殊情況下允許的穩定流量能力。

2.3材料和外購件要求

(1)采用的材料應有供應商的質量證明書，如無質量證明書時，需按有關標準進行檢驗，合格后方能使用。

(2)金屬材料和非金屬材料應符合相應的國家標準或行業標準規定。

(3)與物料接觸部分材料應符合物料對材料特性的要求以及應用行業的其他特殊要求。

材料的選擇要考慮化學兼容性，主要從以下幾個方面考慮：

a.腐蝕和溶解；b.溶脹；c.縫隙腐蝕的考慮；d.電化學腐蝕

(4)制造過濾器的材料，允許以性能相同或較優的材料代替，但應經設計部門批準。

2.4結構要求

(1)過濾元件與支撐件間的內密封性應滿足設計要求。

通常過濾器的過濾精度都以過濾元件的精度來表征，過濾元件和殼體之間的密封，對能否達到過濾精度起到了決定性的作用，所以這條技術要求需要著重列出。

(2)過濾器內件結構的設計應便于過濾元件的固定和更換，并能可靠密封。

過濾元件的固定需要考慮其密封性和拆裝的方便性。

(3)過濾器內部結構上應避免待過濾的物料直接沖射過濾元件。

通常在過濾器內部為了防止物料直接沖射過濾元件，需設置導流板；對于使用聚結濾芯的設備需要考慮聚結液的液位高度，防止聚結濾芯在聚結液中而失效。

(4)質量大于15kg的頂蓋應有起吊設施，頂蓋固定件的強度需進行強度校核。

過濾器應用的特殊性，頂蓋需要頻繁開啟，頂蓋的起吊需要考慮其強度。

(5)過濾元件之間應有足夠的過濾空間,保證過濾時的流速穩定。

過濾元件之間的間隙是待濾液的流通空間，足夠的流通空間才能保證過濾效率。

(6)過濾器的支撐型式和支撐位置的設計應便于從安全的工作位置對過濾元件的進行拆換。

支撐型式和位置對過濾元件的安裝和拆換有較大的影響，需要從以下幾個方面考慮：

a.設備的臥式或者立式安裝；b.過濾元件的安裝位置以及拆換高度

 (7)用于醫藥、食品、微電子和核電行業的過濾器，其結構設計應符合相關規定。

過濾器應用在特殊的行業需要遵守其相應的行業要求。

2.5制造要求

(1)焊接

過濾器涉及壓力容器部分的焊接應符合NB/T 47015的規定。

過濾器焊接接頭的無損檢測應按GB/T 150.2的規定進行。

(2)過濾器的密封性

過濾器在規定壓力條件下進行密封試驗，各部件密封處、各結合面及焊接接頭應無任何滲漏。

(3)外觀質量

a.碳鋼過濾器內外表面除銹，外表面應涂敷，并符合JB/T 4711的規定。

b.耐蝕鋼過濾器內外表面應經酸洗鈍化，并宜進行藍點檢測，無藍點為合格。

c.整個過濾器表面應無尖角、毛刺、銳邊，法蘭密封面不應有劃傷和撞痕。

2.6安全要求

(1)設計過濾器時需要考慮所有可能發生的失效和誤操作，應通過設計消除，如不能消除，需提出針對這些失效的預防措施。

(2)設計過濾器時需考慮設備停機待機時的安全性。

(3)快開門式過濾器的快開門應設置安全連鎖裝置。

(4)頂蓋開啟方式為鉸鏈結構的過濾器，應設置保險機構，防止頂蓋開啟后，發生回落或整體傾覆。

(5)過濾器應有靜電接地裝置，特殊場合，內部元件也需要設置防靜電裝置。

(6)具有電氣控制系統的成套過濾設備，電氣控制系統應符合GB/T 36522的要求。

2.7使用維護要求

(1)安裝前應檢查現場過濾器的操作溫度、操作壓力和物料等參數是否與設備銘牌一致。不應有超溫、超壓和物料不符操作。

(2)安裝時，應注意進出液管口安裝不能顛倒。

(2)過濾器頂蓋一般較重，頂蓋的打開和關閉應緩慢操作。

(3)過濾元件安裝好后，關閉頂蓋之前應確保法蘭密封面清潔、完整，并檢查墊片，確認墊片完好且安裝位置正確。

(4)過濾器頂蓋打開時，應確認保險掛鉤安裝在正確位置。

(5)過濾器啟用時，緩慢打開進液閥，防止流速過大損壞過濾器殼體。排氣閥需打開用以排凈過濾器內空氣。排氣閥需在液體物料流出排氣口后關閉。

(6)在任何情況下，無論物料是否對人體有危害，都要防止物料飛濺噴到皮膚上。

(7)過濾器運行過程中，過濾器系統內的氣體應及時排出。

(8)操作過程中應及時觀察差壓表讀數，當差壓表讀數達到過濾元件的最大壓降（更換壓差）時，應立即停止運行設備，更換或清洗過濾元件。

(9)操作過濾中應觀察壓力表讀數，當壓力表讀數大于過濾器銘牌標注的設計壓力時，請立即停止過濾器運行，進行泄壓。

(10)過濾器終止工作時，打開排氣閥及排污閥，使過濾器中的壓力完全釋放，殘留介質完全排凈，必要時內部進行清洗。

(11)在正常操作情況下，過濾器本身不需要特殊的維護，但所有零部件應定期進行常規檢查是否存在腐蝕或其他損壞情況。

(12)過濾器表面如有涂層，應定期檢查涂層面；發現鼓包、破損等損壞，應及時修復。

2.8標志，包裝和運輸要求

(1)每臺標準過濾器應在明顯部位固定銘牌，銘牌內容包括：

產品型號、名稱；

物料名稱；

主要技術參數：

設計壓力，單位為MPa；

設計溫度，單位為℃；

設備重量，單位為kg；

出廠編號；

出廠日期；

制造單位。

(2)屬于壓力容器類別的過濾器,應符合TSG 21-2O16的規定。

(3)過濾器進出口作指示標記。

(4)隨機附帶下列技術文件

產品合格證；

外形安裝圖；

產品說明書；

隨機附件清單；

裝箱單。

(5)過濾器的包裝與運輸應符合JB/T 4711的規定，過濾元件獨立包裝。

(6)過濾器應貯存在相對濕度不大于80%、溫度不高于40℃沒有腐蝕介質的有遮蔽場所。

三、主要修訂變化

1 修改了范圍中內容的規定，刪除 “基本參數”：

起草組在收集了國內外多家過濾器制造企業的產品數據后（見附件），并進行了分析。原標準中給出了幾種型式的過濾器的基本參數和型號表示方法，本次修訂時，起草組認為本標準的標準化對象是液體過濾用過濾器，本標準的類型是通用技術規范。因此對于過濾器的型式基本參數和型號表示方法不應該作為本標準的內容。本標準應該規定過濾器的通用技術規范，側重對技術要求的統一和規范，所以取消了基本參數這部分內容。

2修改了適用范圍，刪除“非液壓系統”；

 本次修訂了本標準的適用范圍，原標準中將用于液壓系統中液壓油的過濾器排除在外，事實上，鑒于本標準的標準化對象“液體過濾用過濾器”是將用于液壓油過濾器也包括在內的。因此本次修訂時將適用范圍中的“非液壓系統”的表述給刪除了。雖然液壓系統的過濾有特定的技術要求，但總的技術規范是統一的。

3刪除部分不引用標準

  原標準中引用了過多的材料標準，但并不能全部引用齊全，所以保留常用標準。

4由于GB/T 4774進行了更新，取消部分已納入標準的術語：

  GB/T 4774《過濾與分離 名詞術語》在2013年進行了修訂，原標準中給出的濾袋、袋式 、芯式過濾器和盤式過濾器四個術語已納入GB/T 4774-2013版中，本次修訂在術語和定義中將這四個術語刪除。

5  刪除第4章基本參數和型號編制方法的內容：

基于本標準為技術規范標準，因此本次修訂時，將原標準第4章進行的刪減，保留了結構型式，刪除了基本參數和型號編制方法的內容。這些內容應該放在具體的產品標準中更合適。

6基本要求增加4條設計需要考慮的要求；

基本要求這一條進行了條款的增加。主要從以下幾個方面對過濾器的設計進行了規范：

A、  物料對過濾器性能的影響，不同的物料具有不同的物理化學性質，溫度、粘度、酸堿性，固體的含量（濃度），固體顆粒大小等都對過濾器的使用產生影響。因此在盡顯過濾器設計前，設計者需要掌握這些參數，從而設計出適合物料特性的過濾器。

B、  環保政策對過濾器設計的要求。為了保護環境，我們在進行過濾器設計時，需要考慮排放規定，某些應用場合中，要求減少濾袋等耗材的排放，因此，在進行設計時，需要對此進行考慮。

C、  過濾器是一種本身不提供過濾動力的過濾設備，因此其過濾時的動力通常來源于進料壓力。在進行過濾器選型或設計時，在滿足過濾精度和通量的前提下，應該盡量選擇低流通阻力（也就是過濾阻力小的型號）的型號。這樣的目的是為了減少流體通過過濾器后的前后壓降，進而減小過濾器的前段設備的能耗，同時，也可以降低過濾器的損耗，延遲過濾器的壽命。

D、  在某些場合中，過濾器會(huì )承受一定的壓力、溫度等，長期的運行在具有一定壓力和溫度的環境下，會(huì )造成過濾器筒體的疲勞，影響過濾的強度和壽命。因此，在進行過濾器設計時，必須對過濾器進行疲勞強度的校核。

E、  過濾器在工作時，會(huì )通過管路與不同的設備進行連接，管路的連接可能會(huì )對過濾器產生一定的外力，在進行過濾器的管口設計時，應考慮這些管口在連接上管路后，不會(huì )產生外力作用于過濾器上，影響過濾器的穩定或強度。

F、  同時，過濾器的制造必須按照經規定程序批準的圖樣及技術文件制造。

7 材料和外購件要求進行了修改

刪除了原標準中5.3.2、5.3.3、5.3.4中對于具體的要求，不在提及具體材料標準和鑄鍛件標準的編號，規范性引用文件中業不在列出。主要原因是：目前過濾器存在制造中使用的材料較多，本標準沒有辦法將所有標準全都列出，實際上在生產時，制造商會(huì )根據具體的設計文件來選擇材料，并按照響應的材料按照響應的標準對材料進行檢查，鑄鍛件同樣也會(huì )根據設計文件按照相關的鑄鍛件標準進行鑄鍛件零部件的制造和檢驗。因此，如果按原標準中的條款，標準在實施并不能很好的知道過濾器的設計制造和檢驗。通過本次修改，可以很好的解決這個問題，有助于本標準的使用。

8 結構要求中增加過濾元件與支撐件間的內密封性要求；

通常過濾器的過濾精度都以過濾元件的精度來表征，過濾元件和殼體之間的密封，對能否達到過濾精度起到了決定性的作用，所以這條技術要求需要著重列出。

9 結構要求中增加過濾元件的布置要求；

過濾元件的排布會(huì )影響過濾時液體的流速，進而影響過濾效果，在一些需要反吹和反洗的場合，過濾原件的排布會(huì )影響過濾元件的清洗效果，因此需要在設計時考慮布置的合理性。

10 結構要求中增加過濾器支撐的型式和支撐的位置設計要求；

過濾器中的過濾元件一般在使用一次或多湊嬡斯俜較倫⑵教��，會(huì )由于固體顆粒的堵塞導致過濾阻力增大而導致過濾效率的降低。因此，這個時候需要重新更換過濾元件。過濾器中用來支撐過濾元件的結構必須考慮過濾元件更換的便捷性。主要是需要從過濾元件的支撐型式和支撐位置兩方面來進行考慮，同時，結構上還需要考慮更換過濾元件時操作上的安全性。

11 結構要求中，增加特殊行業應用，對過濾器結構的要求；

醫藥、食品、微電子和核電等一些特殊行業對于過濾器的結構會(huì )有特殊的要求，例如，醫藥、食品行業需要滿足GMP規范的要求，對于過濾器的結構要求易于清洗，不能有死角等。因此，過濾器的結構在進行設計和制造的時候需要根據應用領域的不同，按照相關領域的要求進行設計和制造。

12 結構要求中，增加過濾元件之間的過濾空間的要求：

在過濾器中，通常會(huì )裝置數量不等的過濾元件，如果過濾元件之間的空間過于狹小，則會(huì )影響流體在經過過濾元件時的流速，流速的不穩定直接影響過濾效率，因此過濾元件之間必須有足夠的過濾空間。根據過濾元件的不同以及物料的不同，過濾元件之間的距離也是不同的，通常，在制藥、食品加工等行業，過濾元件之間的距離在0.5倍濾芯直徑左右，可以包裝過濾效果。而在污水過濾中，由于固體的含量較高，為防止堵塞濾芯，過濾元件之間的距離需要保證在1.5倍的過濾元件尺寸。因此，本標準中，對于過濾元件之間的距離沒有給出量化的值，而是要求符合設計要求。要求制造商根據物料的特性選擇合適距離。

13安全要求中，增加了幾個條款，從以下幾方面對過濾器提出了安全要求：

A、首先，從設計上，消除或避免過濾器可能產生的失效和誤操作危險。

B、過濾器在停機或待機時，特別是一些帶有自動反沖洗等運動機構的過濾器，在設計時，需要考慮過濾器停機時，各類運動部件或零件不會(huì )被誤起動。

C、過濾器應用于易燃易爆場合的時候，必須考慮靜電產生的危害，因此過濾器需要有靜電接地裝置，并且，過濾器內部的過濾元件等也需要設置防靜電裝置。

D、對于過濾器配套的電氣控制系統，電氣控制系統應符合GB/T 36522-2018《分離機械電氣控制系統 通用技術規范》的規定，特別是該標準中對于安全性的規定。

14 制造要求中，對于焊接進行了修改：

JB/T 4730-2000《鋼制壓力容器焊接規程》于2011年修訂為NB/T 47015-2011(JB/T 4709)《鋼制壓力容器焊接規程》，因此，本次修訂將原標準中的JB/T 4730修訂為NB/T 47015。

原標準中對于焊縫的無損檢測的表述要求按照GB 150的規定。GB 150已經變更為GB/T150,同時，對于焊縫的檢測，僅需要按照GB/T 150.2的規定進行即可。因此，本次修訂，該條款也進行了修改。

15 試驗方法進行了修改

GB/T 30176-2013《液體過濾用過濾器 性能測試方法》于2013年頒布實施，該標準規定了液體過濾用過濾器的主要過濾性能測試方法，包括：壓降-通量性能，截留精度，透水率與透水阻力，再生性能，視在納污量，以及機械物理性能，包括：耐壓試驗，密封檢測，焊縫無損檢測，噪聲測試等。

GB/T 26114-2010的試驗方法中，給出了過濾精度、壓降-流量特性、無損檢測、壓力試驗幾個性能測試方法。

本次修訂，原標準中的過濾精度和壓降-通量（流量）特性的試驗方法不再贅述，改為引用GB/T 30176中的內容。

增加了過濾元件與支撐件的內密封性試驗，其中，耐壓試驗按照GB/T 30176中給出的耐壓試驗進行。

焊接焊縫的無損檢測

原標準中對于焊縫的檢測沒有細化，簡單引用了JB/T 4730.2-6。JB/T 4730已經修訂為NB/T 47015.

本次修訂，過濾器進行了分類，按照是否屬于壓力容器來分開進行規定。屬于壓力容器的，焊縫的無損檢測需要按照TSG R21-2016和GB/T 150.4D的規定進行無損檢測。不屬于壓力容器的過濾器，焊縫的無損檢測則按照NB/T 47003.1的規定進行。

壓力試驗

過濾器的壓力試驗也按照無損檢測的分類進行了分類，按照壓力容器和非壓力容器兩種分別給出的試驗方法。同樣也是屬于壓力容器的過濾器，壓力試驗按照TSG R21-2016和GB/T 150.4D的規定進行無損檢測。不屬于壓力容器的過濾器，壓力試驗則按照NB/T 47003.1的規定進行。

16 檢驗規則

由于試驗方法中增加了過濾元件與支撐件的密封性試驗，因此，在檢驗規則一章中，檢驗項目表也相應的增加了該試驗的檢驗規則。同時，由于引用標準的變化，檢驗項目表中也進行了相應的修改。

17 增加了資料性附錄A

    為了便于過濾器的設計，本標準此次修訂，增加了過濾器選項時需要向用戶詢問并記錄的過濾器的選型參數。

過濾器的使用性能優劣，取決于過濾器的選型，完善的原始數據采集，是正確選型的基礎，表中列出了所有影響選型的參數，方便引用。

四.主要試驗（或驗證）情況

過濾器的性能檢測參照了國標規范，增加了內密封試驗，完善了過濾器的性能檢測。起草組隊幾種主要的過濾器進行了試驗，對本標準的內容進行了驗證，情況如下：

幾種過濾器試驗情況

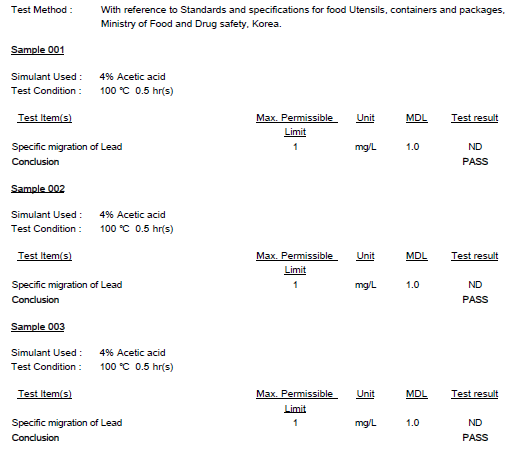

袋式過濾器 試驗驗證

通過試驗驗證，表明本標準中提出的各項性能要求科學準確，試驗方法切實有效，符合我國液體過濾用過濾器的技術發展水平，滿足我國過濾器生產、設計制造和檢驗的要求。
